1. 서 론

최근 도심지 개발이 확대되어 대형 신축 구조물이 시공되는 경우가 많다. 이러한 경우 도시 지하터널 및 지하매설물 등의 존재하는 경우가 많아 구조물 안전성에 영향을 미치게 되므로 신규 하중에 대한 영향을 정확히 파악하여 지중 구조물의 안전성을 확보하여야 한다. 근접시공이 기존터널에 미치는 영향에 대한 연구로는 기존 터널에 근접하여 하부에 신설되는 터널에 대한 거동에 관한 연구(Kim, 2005), 기존 터널에 근접한 흙막이 굴착 시 선행하중 재하에 대한 연구(Kim and Lee, 2007), 신규 구조물 시공 시 보강범위에 관한 연구(Lee et al., 2009) 등이 있다. 또한 기존터널에 근접하여 신규구조물을 시공하는 경우 기존터널 안전보호권과 터널 상부의 구조물 기초에 대한 제한사항이 지침(Seoulmetro, 2001)으로 제시되어 있다.

본 연구는 실제 터널을 1/5로 축소한 모형터널을 설치하고, 터널의 직상부에 지상 11층, 지하1층 규모의 신축건물이 시공되는 경우를 모사한 대형 모형시험 연구(Cha and Lee, 2018)와 연계하여 수치해석을 수행하여 터널 직상부의 신규 구조물의 재하 범위에 따른 기존터널 주변지반의 거동과 터널의 거동을 파악하고자 하였다.

2. 모형시험

본 연구의 선행연구인 모형시험과 연계하여 수행되었으며, 본 연구와의 연계를 위하여 선행연구(Cha and Lee, 2018) 내용을 요약하면 다음과 같다. 모형시험은 터널상부 지반에서 지하 굴착 공사 후 신축 구조물의 하중재하로 인한 지반의 거동과 기존터널의 영향을 파악하기 위하여 실제 터널 크기의 1/5 축척으로 진행되었다. 모형시험은 대형 토조에 사질토로 지반을 조성하고, 모형터널을 매설하고 그 위에 하중 재하를 할 수 있도록 폭 2.0 m, 길이 4.0 m, 높이 6.0 m 크기의 제작되었다. 모형지반은 모래로 이용하여 모형 터널 상부로 일정한 토피고를 가지도록 조성하였다. 모형지반 조성 후 일정 토피고, 즉 굴착 깊이에 해당하는 등분포하중을 재하하였다. 지반 굴착은 소정의 위치에서 재하된 하중을 제거하는 방법으로 구현하였으며, 하중이 제거된 위치에 다시 하중을 재하하여 구조물 시공에 따른 하중 증가를 모사하였다(Fig. 1).

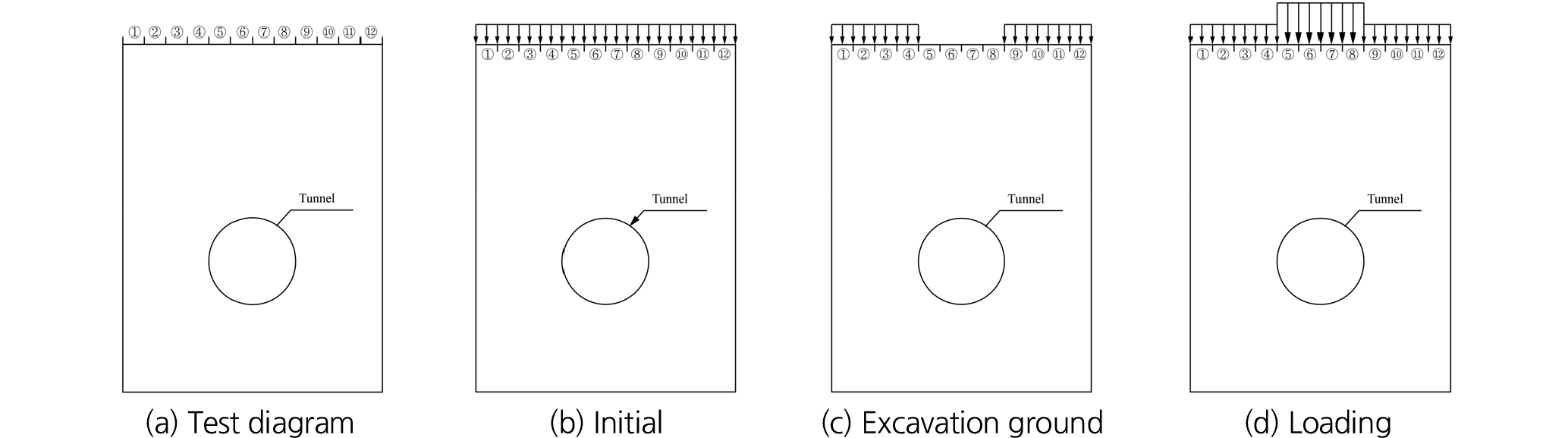

Fig. 1.

Loading positions of the model tests (Cha and Lee, 2018)

대형 모형시험에서는 기존터널 상부의 하중재하 범위에 따른 영향과 기존 터널과 이격하여 하중이 재하되는 경우에 대하여 총 15개 조건으로 실험하였고, 실험 Case는 Table 1과 같다.

모형시험결과 신축 구조물 하중 재하 폭이 증가함에 따라 터널내공변위가 최대 50% 정도 증가하는 것을 확인할 수 있었고, 지하굴착 깊이 증가에 따른 터널내공변위는 5~20% 증가하였다(Fig. 2).

Fig. 2.

Displacement ratio at tunnel crown according to loading width (Cha and Lee, 2018)

본 논문에서는 대형 모형시험 결과를 바탕으로 재하 하중과 기존 터널간의 이격 거리에 따른 영향보다 하중 재하 폭에 대하여 추가적인 영향을 분석하기 위해 수치해석을 수행하였다.

본 논문에서는 수치해석을 수행하여 기존터널 상부에 신축 구조물 시공으로 인한 하중재하 범위에 대한 영향을 고찰하려고 한다.

3. 수치해석

본 연구에서는 터널상부 지반에서 지하 터파기 공사를 시행한 후 신축구조물 시공을 모사하여 구조물의 완공 시 기존 터널이 받는 영향을 분석하였으며, 이를 위하여 수치해석을 수행하였다. 터널상부 지반에서 지하 굴착 공사로 인한 하부지반 내 지중 응력 및 굴착 공사 후 신축구조물 시공에 따른 하부 지반의 응력 증가로 인한 기존 터널의 거동을 파악하였다.

3.1 수치해석 개요

터널 상부 지하터파기 공사 후 신축구조물이 건설될 경우에 수치해석을 수행하였으며, 구조물 하중 작용 폭에 따른 기존터널이 받는 영향을 분석하기 위하여 수행한 대형 모형시험 단면을 기준으로 Fig. 3과 같이 모델링하여 수치해석을 수행하였다. 해석프로그램으로는 유한요소 해석프로그램인 Plaxis를 사용하였으며, 기존 터널 상부에 작용하는 하중 폭을 변화시켜 수치해석을 수행하였다.

Fig. 3.

Sequences of numerical analysis

3.2 수치해석 조건

터널 상부 근접 시공에 의한 기존터널의 역학적 거동을 분석하기 위한 수치해석 모델 및 경계조건은 Fig. 3과 같으며 수치해석단면의 높이는 6.0 m로 대형 모형시험의 토조 높이와 같고, 좌우 및 하부경계는 해석 시 영향을 최소화하기 위하여 터널 직경의 3배 이상으로 설정하였다. 터널의 직경과 두께는 모형시험과 같은 조건을 적용하였고, 하중 재하 폭과 크기 또한 모형시험과 동일한 조건으로 모사하였다.

수치해석 순서는 ① 기존터널이 시공된 상태의 지반조건 모사, ② 원지반에 토피하중을 재하하여 초기조건모사, ③ 원지반에 재하된 초기하중 중 일부를 제하하여 굴착을 모사, ④ 지반굴착이 완료되면 하중을 단계적으로 재하하여 최종하중(165 kPa)을 모사하는 순으로 수행하였다(Fig. 3).

실험변수는 대형 모형시험 Case 중 1-1, 2-1, 3-1과 같은 3가지 경우와 하중 재하 폭을 4.0D와 5.0D의 범위로 재하하는 경우를 추가하여 수치해석을 수행하였다(Table 2).

3.3 입력정수

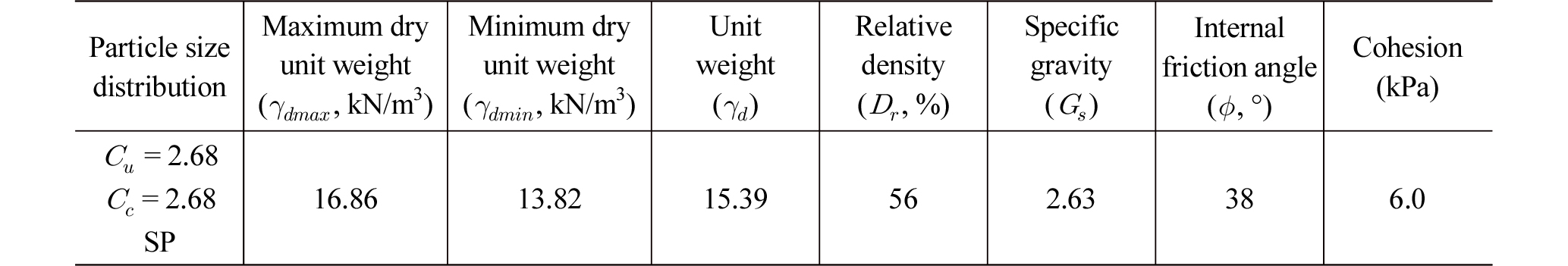

수치해석은 탄소성 모델인 Mohr-Coulomb 모델을 적용하였고, 모형지반의 물리, 역학적 특성은 모형시험과 같은 물성 값을 적용하였다(Table 3).

모형지반은 습윤 상태의 모래를 사용하여 균질하여 등방성인 지반을 조성하여 수행하였다. 상대밀도를 일정하게 유지하기 위해 30 cm씩 단계별로 포설하고 진동기로 층별 다짐하여 조성하였다.

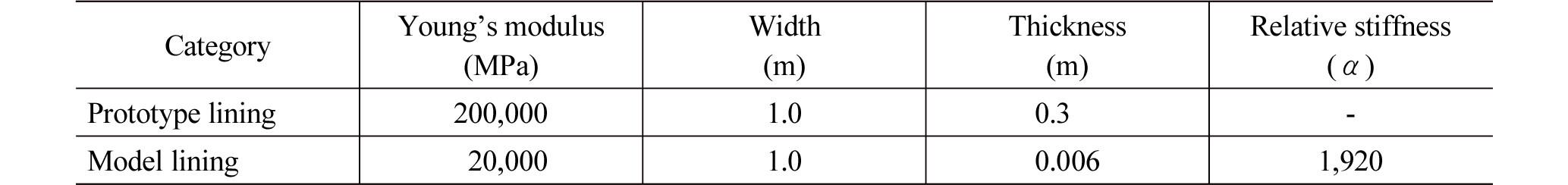

Table. 4와 같이 모형터널은 실제 터널의 크기로부터 1/5 축적의 모형터널을 제작하고, 상대강비(α)를 이용하여 결정하였다(Duddeck and Erdmann, 1985; Soilman et al., 1993).

4. 수치해석 결과 분석

4.1 기존터널 주변지반의 거동

기존 터널 상부 신축구조물의 하중 폭에 따른 지반의 거동에 대하여 분석하였다. 기존터널이 없는 경우에 대한 수치해석 결과 하중 재하 폭이 커지면 하중이 재하된 하부지반의 지중응력이 하중 재하 폭에 따라 원지반 하부로 영향범위가 커지는 것을 확인할 수 있다. 이는 Boussinesq (1885)의 이론과 부합하여 하중 폭이 커짐에 따라 지중응력의 영향이 커짐을 확인하였다. 그러나 지중에 구조물이 존재하는 경우는 기존 이론식으로 구하기 어려움이 있기 때문에 본 연구와 같이 수치해석을 이용하여 구하는 경우가 많다(Lee, 2017). 신축구조물의 하중 작용에 따른 지중응력의 변화는 초기 지중응력을 제외하고 분석하였다. 기존터널이 존재하는 경우에 하중이 재하되는 경우는 원지반에서 터널을 굴착할 때 초기 수평압력이 초기 연직압력보다 작은 조건에서 터널 측벽 배후지반이 전단 파괴되는 조건(Rabcewicz and Sattler, 1965)과 유사한 형상으로 나타났다(Lee, 2013). 이는 원지반 상태의 연직응력보다 하중재하에 따른 연직응력의 증가로 인한 영향이라고 판단된다. 하중재하 폭이 커지면 터널 상부에서 작용하던 지중응력은 지중에 영향을 미치는 범위가 넓어지고 원지반의 수평압력보다 크게 작용하여 기존터널 측벽에까지 영향을 미치기 때문이라고 판단된다(Fig. 4~8).

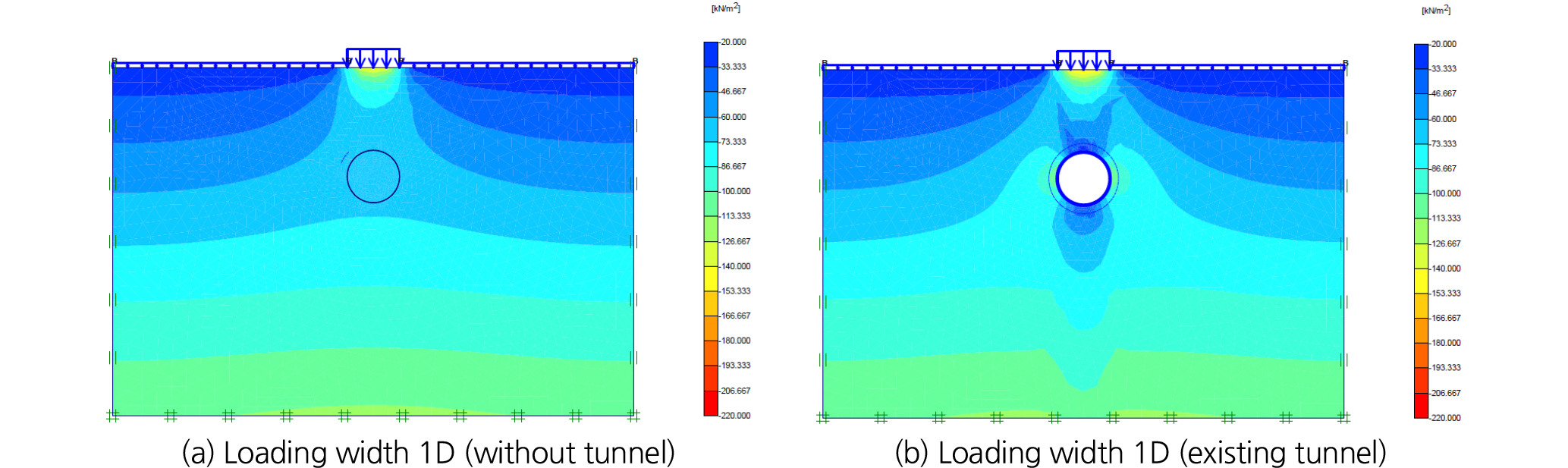

Fig. 4.

Ground stress distribution of analysis results (Case 1, loading width 1D)

Fig. 5.

Ground stress distribution of analysis results (Case 2, loading width 2D)

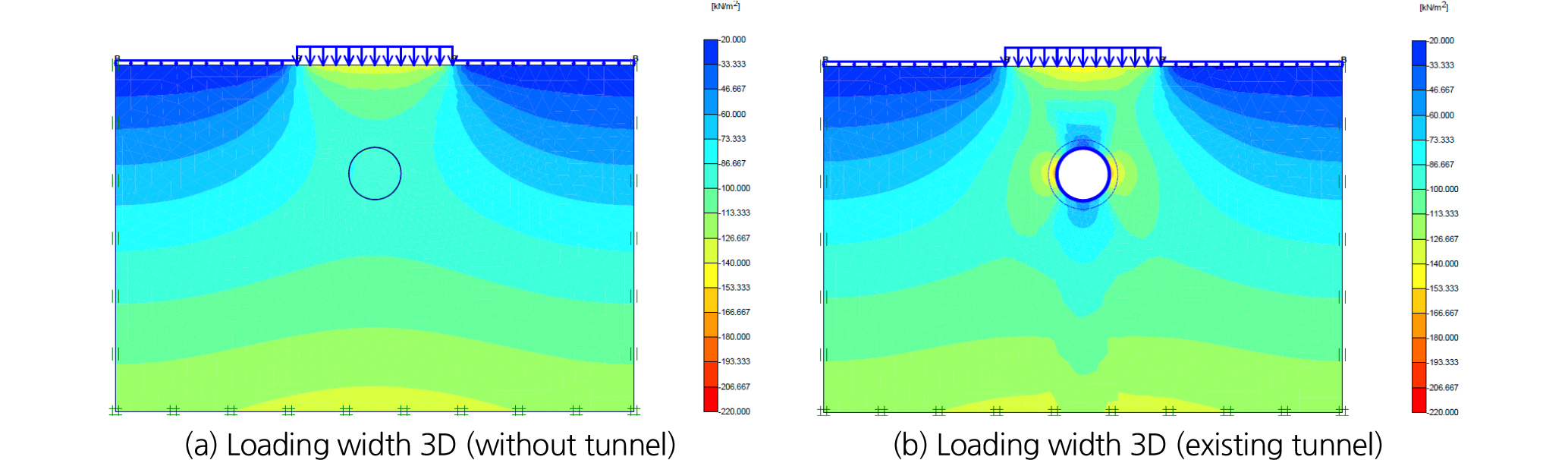

Fig. 6.

Ground stress distribution of analysis results (Case 3, loading width 3D)

Fig. 7.

Ground stress distribution of analysis results (Case 4, loading width 4D)

Fig. 8.

Ground stress distribution of analysis results (Case 5, loading width 5D)

수치해석 결과 하중재하 폭이 증가할수록 기존터널 상부에 작용하는 지중응력은 하중재하 폭이 3.0D 이상에서는 감소하는 추세를 보이는 것으로 나타났다(Fig. 9~10). 이는 하중재하 폭이 크게 작용하는 것은 연직응력 증가로 수평응력 또한 증가하여 터널 측벽에 작용하는 응력이 커진 것으로 판단된다.

Fig. 9.

Ground stress distribution according to the loading width

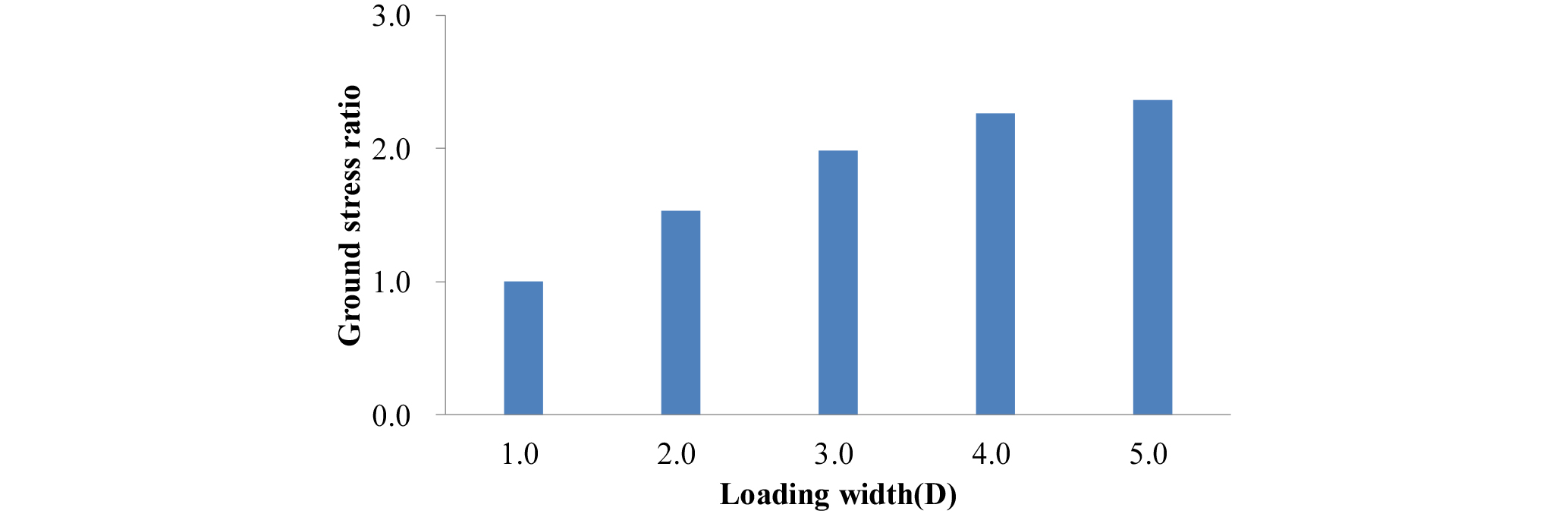

Fig. 10.

Ground stress ratio according to the loading width

4.2 터널의 거동

기존터널 상부에 신축 구조물이 시공이 될 경우 터널은 천단 변위는 하향으로 발생하고, 측벽 변위는 터널의 외부 방향으로 발생하였다. 전체적인 형상은 원형에서 타원형으로 변형되는 것을 확인할 수 있고, 좌우 대칭을 이루었다. 수치해석에서는 터널 변위 및 지반변위에 대한 거동을 확인하였다. 신축구조물 하중 폭이 증가함에 따라 작용하중 하부로 발생되는 지중변위의 크기와 분포가 증가하는 것을 확인할 수 있었다. 이 천단 변위는 Case 1에서 -0.81 mm, Case 2에서 -1.40mm, Case 3에서 -1.76,mm, Case 4에서 -1.98 mm, Case 5에서 -2.13 mm가 발생하여 증가하는 경향을 보였다(Fig. 11). 터널 상부에 하중을 재하하게 되면 지중응력의 영향으로 지반 내 응력이 증가하여 터널에 영향을 미치게 되는 것을 확인하였다.

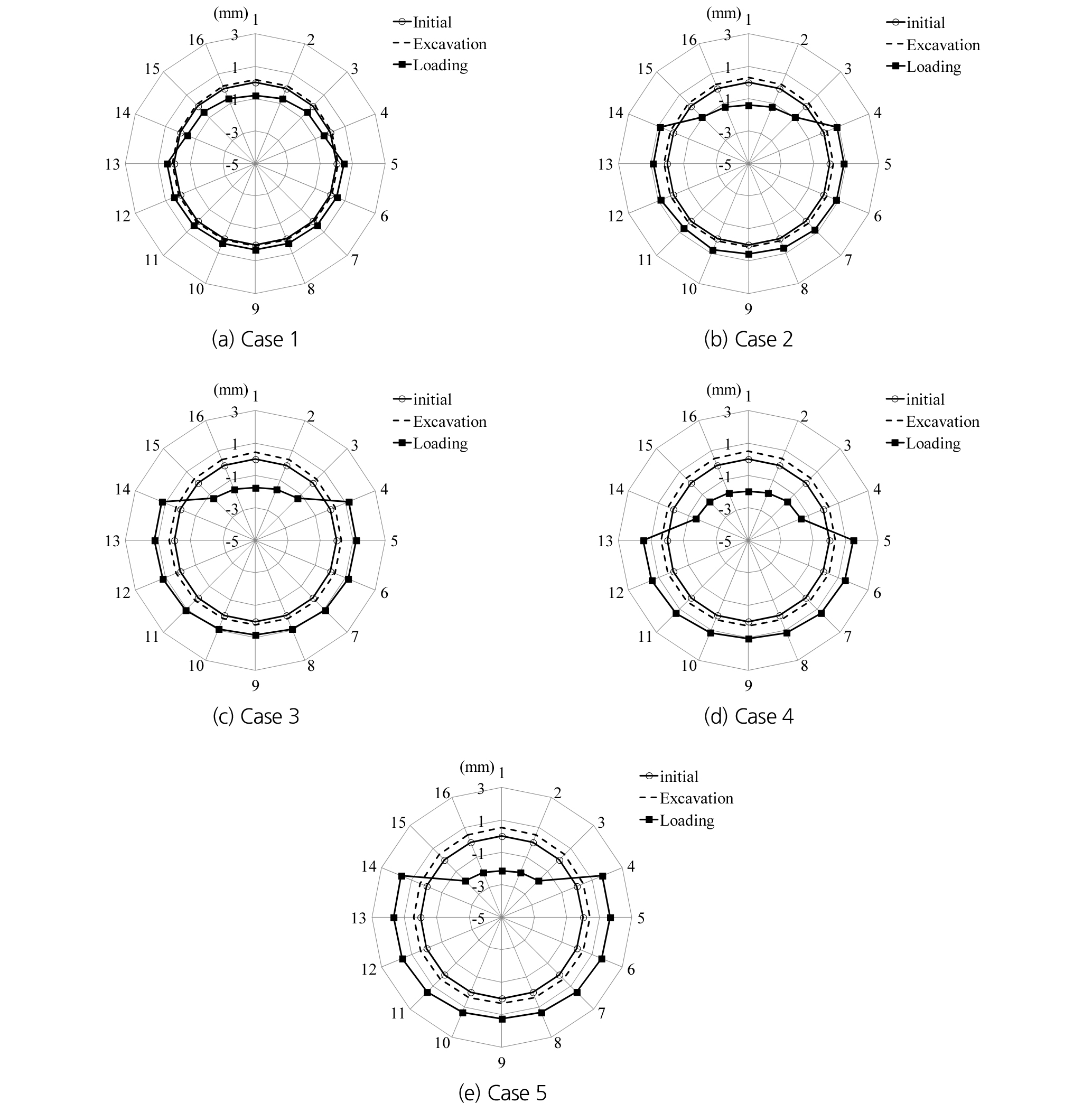

Fig. 11.

Tunnel deformation of analysis results

터널의 내공변위 증가가 선형 증가하는 경향을 보이는 것은 상부 재해 하중에 의하여 응력구근(pressure bulb)의 확대로 인한 영향으로 판단된다. 터널 상부에 하중 폭이 증가하는 경우 터널의 변위는 하중 폭이 증가하는 만큼 증가하므로 안정성 검토 및 주의가 필요한 것으로 판단된다(Fig. 12).

Fig. 12.

Deformation of tunnel crown by analysis results

5. 결 론

본 연구에서는 터널 상부 굴착 후 시공하는 신축구조물의 하중 작용 폭에 따른 기존 터널의 영향범위를 분석하기 위하여 대형 모형시험과 유한요소 수치해석을 실시하였다. 기존터널과 신축구조물의 하중 폭에 따른 역학적 분석하여 다음과 같은 결론을 도출하였다.

1. 기존 터널 상부에 신축구조물 하중이 작용하면 터널에 작용하는 변위는 감소하며 하중 폭이 커짐에 따라 선형적으로 증가하는 경향이 나타났다. 이는 지중응력이 증가하여 터널에 작용하는 하중이 커지는 것으로 판단된다.

2. 기존 터널 신축구조물 하중 폭에 따른 지중응력은 하중 폭이 3.0D을 기준으로 증가량이 감소하며 하중 폭이 5.0D 일 때 하중 폭이 1.0D 이상일 때 보다 2.35배 정도 크게 작용하였다.

3. 기존 터널 상부에 신축 구조물의 하중 작용 폭은 3.0D 이상 작용할 경우 지중에 작용하는 응력이 감소하지만 응력 구근의 범위가 넓어지므로 그에 따른 영향이 크게 작용한 것으로 나타났다.

4. 기존의 관련지침에서는 터널 상부 45°범위에서 신축구조물의 영향을 고려하도록 되어 있으나 그 이상의 하중 작용 폭이 넓어지면 터널에 작용하는 지중응력이 증가하여 터널 거동에 미치는 영향이 크게 나타났다.
