1. 서 론
빠른 산업화와 이에 따른 도시화로 인해 교통량 및 물류량이 대폭 증가하고 있다. 이로 인해 효율적인 공간 활용을 위해 다양한 지하 구조물의 건설이 증가하는 추세이며, 그 중 세계적으로 건설 및 설계가 증가하고 있는 것이 해저터널이다. 노르웨이, 중국, 영국, 터키 등 해저터널을 이용한 다양한 사회기반 시설, 교통난 해소, 관광 활성화 및 대형선박의 원활한 운항 등을 통하여 상당한 경제적인 효과를 보여주고 있다. 또한 지속적으로 해저터널 프로젝트 및 건설이 증가하고 있다(Kim et al., 2017). 해저터널은 지중에 위치하는 지하구조물의 특성상 지진 시 지반 운동의 크기와 관성력이 작고 일산 감쇠가 커서 상부 구조물에 비해 유리하나 최근 발생한 지진의 규모와 빈도가 증가하면서 지중구조물 중 특히 해저터널의 내진설계 및 관련 면진 시스템의 개발에 관심이 증대하고 있는 추세이다. 따라서 해저터널의 지진 시 응답 특성에 대한 보다 정밀한 접근이 필요하다. 이런 연구의 필요성을 충족하기 위하여 지진 시 터널 단면형상, 설치심도, 라이닝의 강도 및 주변지반의 물성을 고려한 동적원심모형 시험 및 연구 결과가 다수 발표되고 있다(Cilingir and Madabhushi, 2011a; Cilingir and Madabhushi, 2011b). 최근에는 지진 시 가속도수준에 따른 도심터널의 동적거동을 동적원심모형 시험 및 동적 내진해석을 통해서 규명하고자 하는 연구들이 활발하게 진행되어 왔다(Baziar et al., 2014; Chen and Shen, 2014; Yang et al., 2013). 특히 국내에서도 고수압을 받는 해저터널의 내진안정성을 확보하기 위하여 가동세그먼트(Flexible Segment)가 설치된 가상해저터널의 지진 시 동적거동 특성 규명을 위한 연구가 진행되면서 최근에 그 결과물들이 발표되고 있다(Kwak and Park, 2015; Kwak et al., 2016).
본 연구에서는 기존 연구와 달리 물성이 다른 단층대를 통과하는 가상해저터널의 지진 시 동적거동을 3차원 내진해석 및 1 g 진동대 시험을 이용하여 파악하고자 한다. 1 g 진동대시험을 통해 3차원 내진해석 결과를 검증하며, 향후 다양한 물성의 동해석 및 시험을 통하여 D/B를 구축하는 것이 본 연구의 또 다른 중요한 목표이다.
2. 3차원 동적 내진해석
다양한 가상 해저터널의 지반물성을 고려한 3차원 내진해석을 진행하였다. 모델링 시 가동세그먼트의 위치는 기 수행된 연구결과(Jang et al., 2017)를 통하여 최적 위치를 고려하여 적용하였다. 이 때, 가동세그먼트와 인접하여 다양한 물성을 가진 단층대를 통과할 경우를 가정하여 각각 수치해석을 수행하였다. 본 연구에서 사용된 지진파는 장, 단주기 특성을 모두 가진 인공지진파를 적용하였고 최대가속도는 붕괴방지 내진 1등급에 해당하는 0.154 g이다.
2.1 해석조건

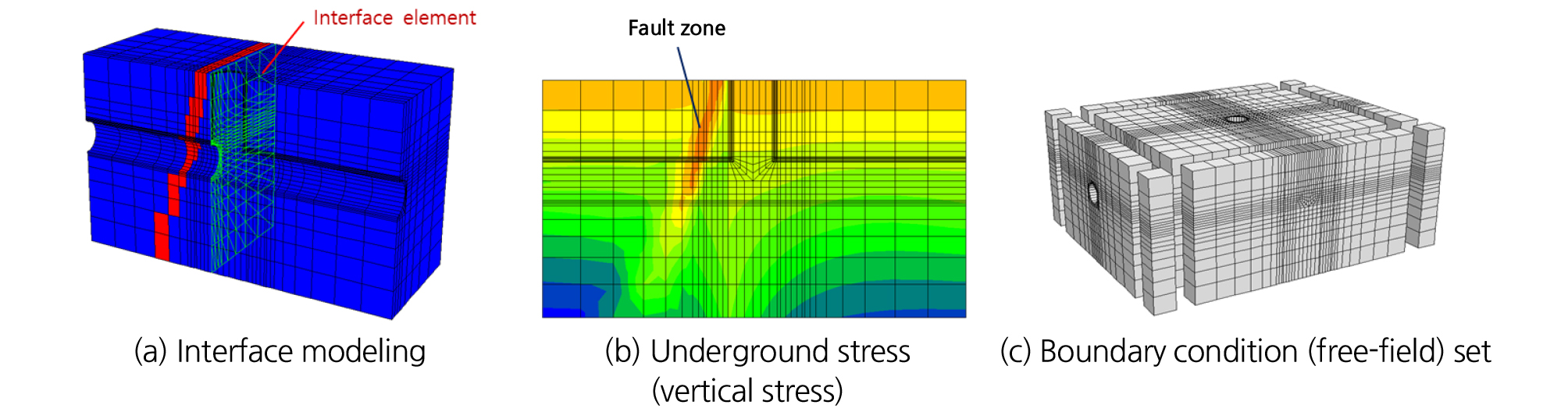

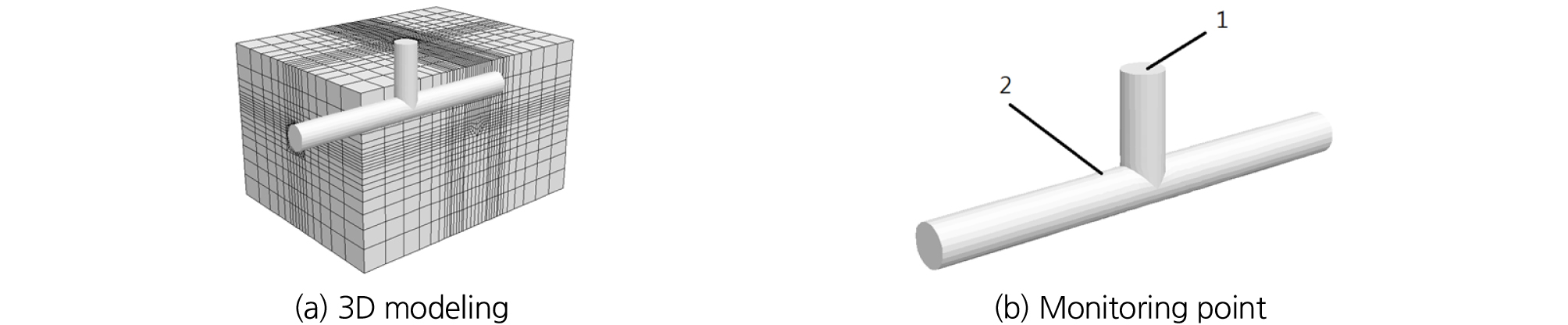

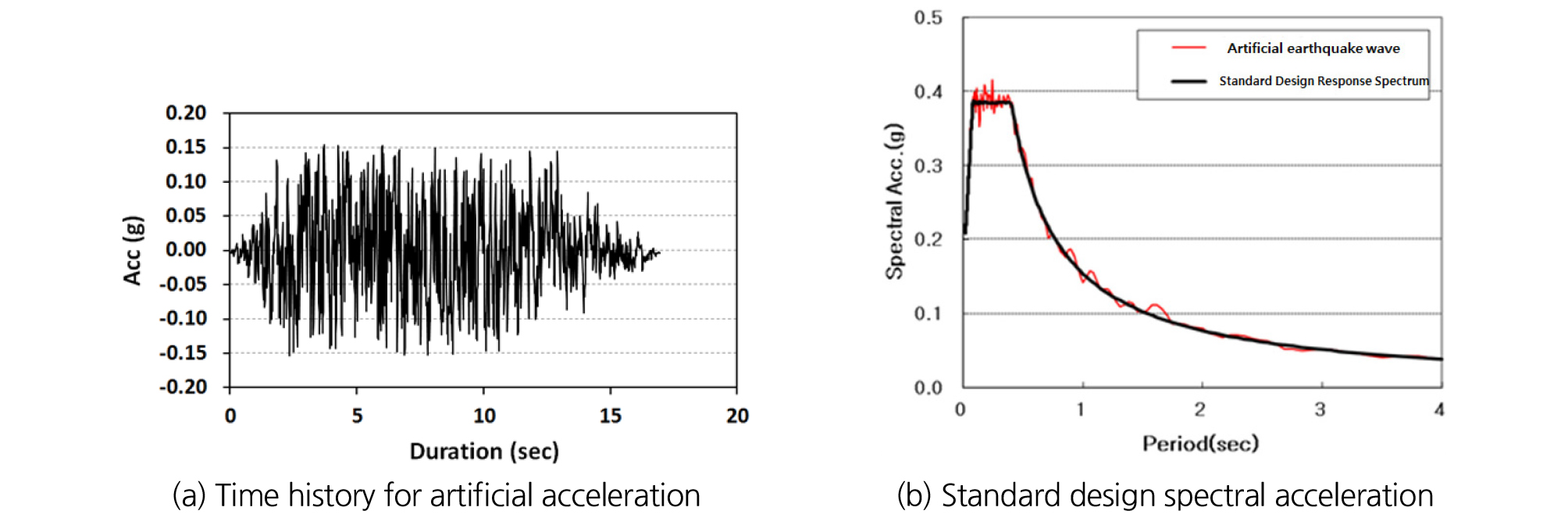

본 해석은 수직구를 가진 해저터널의 가동세그먼트를 고려하여 해석을 수행하였다. 가동세그먼트와 근접하게 단층대를 모사하였고 인공지진파 시간이력을 재하 하여 3차원 동적 내진해석을 수행하였다. 내진해석 조건은 다음 Table 1과 같고, 해석 모델링 결과는 Fig. 1(a)해석 결과의 모니터링 위치는 Fig. 1(b)와 같다. Fig. 2(a)와 같이 터널 진행방향과 사선으로 교차하는 형태의 단층대를 모델링하였고 단층대 물성에 따라 해석 Case는 총 3가지로 나누어 해석을 수행하였다. 해석 Case별로 지반 물성치를 조정하였으며, 단층대의 물성은 각 해당지반 탄성계수의 1/5로 가정하여 해석하였다. 각 Case별 지반 및 단층대의 탄성계수 값은 다음 Table 2와 같다. 본 연구에서 적용된 인공지진파는 장, 단주기 특성을 모두 가지고 있으며 붕괴방지 내진1등급에 해당하는 최대가속도 0.154 g이며 가속도 시간이력과 설계응답 스펙트럼은 Fig. 3과 같다. Table 3에서는 해석에 적용된 전체 물성을 나타내었다.
Table 1. Numerical analysis conditions
Table. 2 Numerical analysis condition for young’s modulus
| Cases | Case-1 | Case-2 | Case-3 |
| Young's modulus, rock (Mpa) | 800 | 2,000 | 10,000 |
| Shattered zone (Mpa) | 160 | 400 | 2,000 |
Table 3. Ground properties
2.2 내진해석 결과
3차원 동적 내진해석 결과 다음과 같이 각 Case별 가속도 응답 특성을 산정하였다.

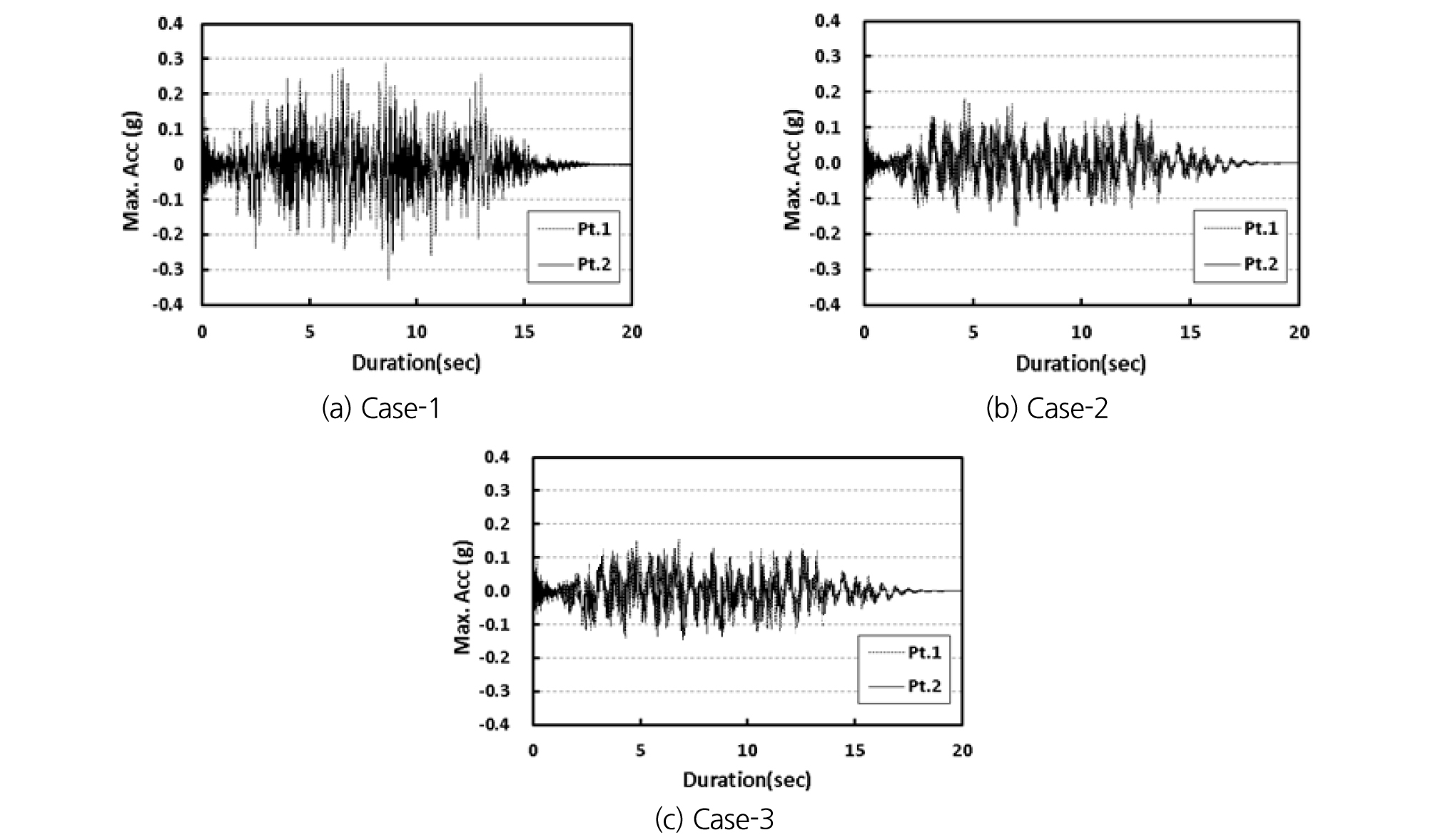

해석결과 물성 증가에 따라 세그먼트에 발생하는 최대 응답가속도 Fig. 4를 통해 확인할 수 있었다. Point-1에서 Case-1 대비 Case-3에서 최대 51.1% 감소를 보였으며, Point-2에서 Case-1대비 Case-3에서 최대 32.8% 감소를 보였다. 변위 응답 특성은 Fig. 5와 같다.

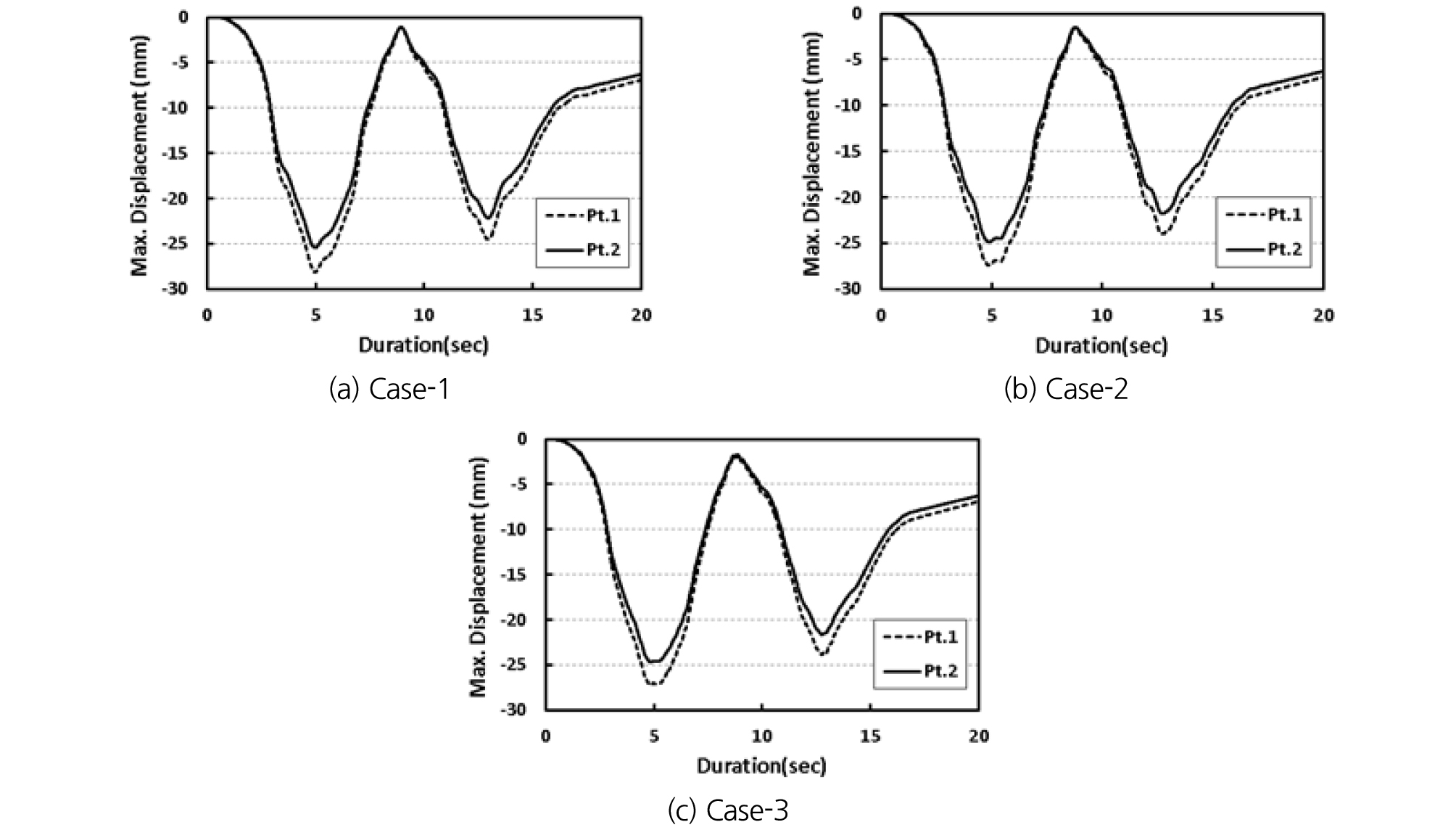

변위 응답 특성도 가속도와 같이 물성 증가에 따라 변위가 감소하나 그 절대폭은 작은 것을 Fig. 5와 같이 확인하였다. Point-1에서 Case-1 대비 Case-3에서 최대 3.2% 감소하였으며, Point-2에서 Case-1 대비 Case-3에서 최대 3.0% 감소를 보였다.
암반 물성 증가에 따른 가속도 및 변위 감소를 확인하였으며, 가속도 감소 경향이 변위 감소 경향보다 현저히 큰 것으로 관찰되었다.
3. 1 g 진동대 시험
3차원 내진해석 결과의 검증을 위하여 1 g 진동대 시험을 수행하였다. 실내 시험의 여건상 3차원 내진해석 시 지반조건을 완벽하게 재현하기에는 한계가 있으나 상사율과 상대밀도를 고려하여 최대한 해석 조건과 유사한 조건을 구현하여 진동대 시험을 수행하였다.

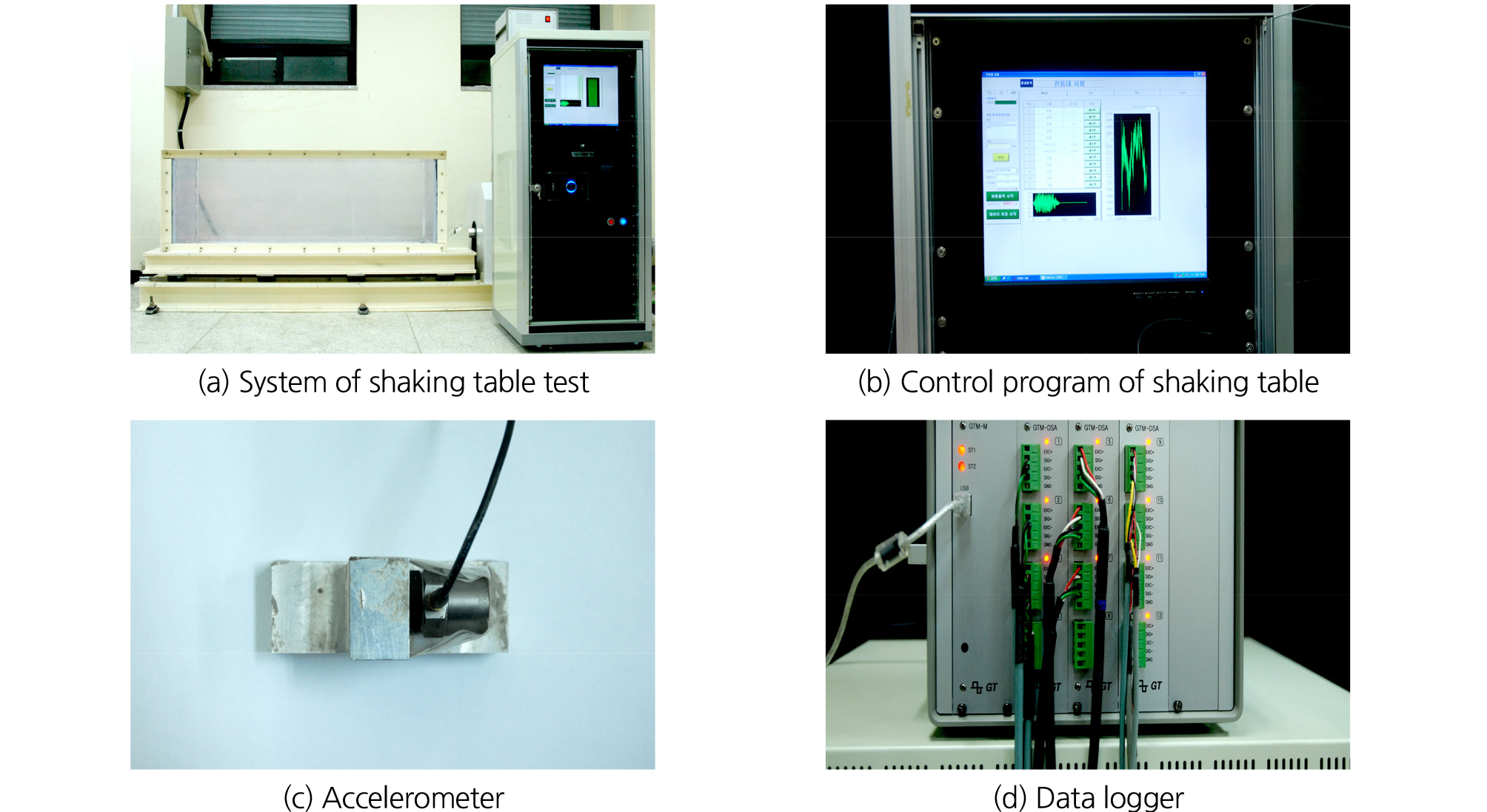

연구에서는 기 수행된 해저터널 내진성능 향상을 위한 가동세그먼트 효용성 연구(Jang et al., 2017)를 바탕으로 가동세그먼트의 최적 위치를 고려한 모델을 적용하였다. 아크릴로 제작된 터널 모형에 수직구에서 0.5d이격된 자리에 가동세그먼트를 설치하였으며, 시험 대상은 가상해저터널 분기부(수직구)이다. 상사비(Iai, 1989)는 1:100을 적용하였다. 총 3가지의 Case의 시험을 진행하였으며 각 Case별로 지반의 물성을 조정하였으며, 단층대에는 해당지반 탄성계수의 1/4을 적용하였다. 시험에서 사용된 입력지진 최대가속도 0.154 g의 장단주기 성격을 모두 지닌 인공지진파를 적용하였으며 3차원 내진해석에 적용한 것과 동일한 인공지진파를 적용하였다. 시험에서 사용한 진동대 시험기 및 센서를 Fig. 6에 도시하였다.
3.1 시험방법

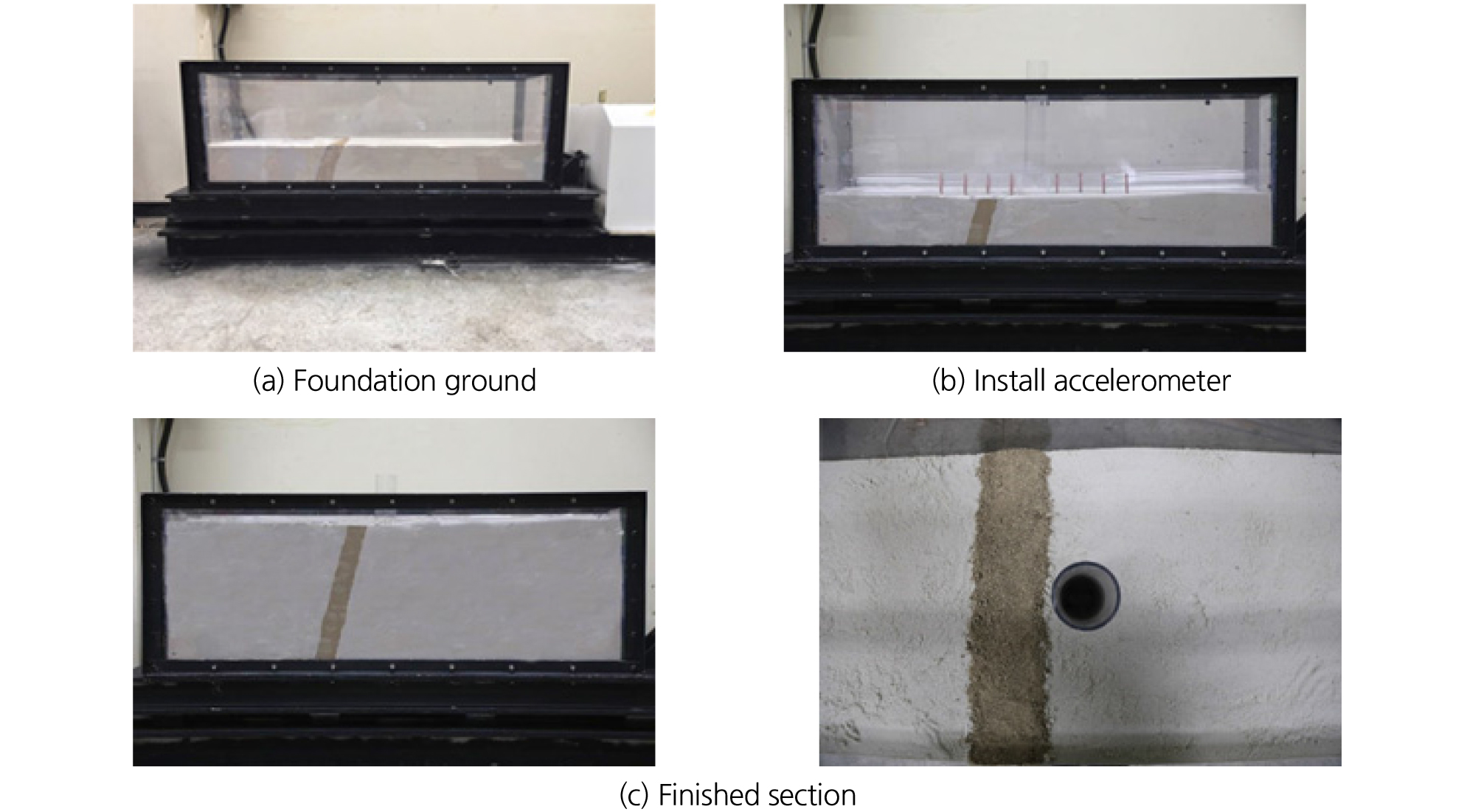

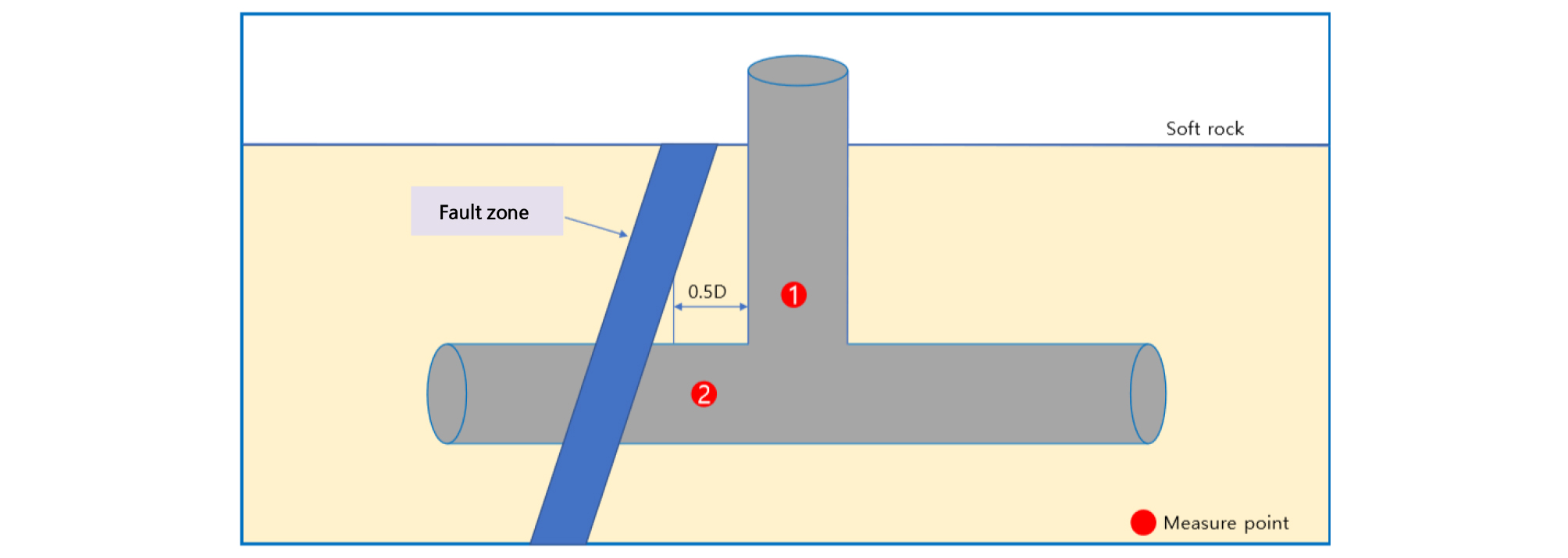

1 g 진동대 시험기의 재하판 위에 토조를 설치하였다. 실험적 변수를 차단하기 위해 토조 안의 좌우 측면은 두께가 얇은 스티로폼을 설치하여 반사되는 지진동의 감쇠를 도모하였다. 토조의 크기는 너비 150 cm, 폭 50 cm 높이 60 cm이고 상사비 1:100에 맞추어 모형을 제작 사용하였다. 3차원 내진해석의 지반 강도를 실내시험으로 완벽히 모사하기에는 한계가 있으므로 실리카 모래를 강사 하여 상대밀도를 조정하는 방법으로 지반을 조성하였다. 단층대 모사를 위하여 상대적으로 실리카 모래에 비해 상대밀도가 작은 주문진 표준사를 이용하여 단층대를 형성하였다. Table 4는 본 시험에서 적용된 상대 밀도 조건을 정리한 것이다. 3차원 내진해석과 비교하기 위해 최대한 유사한 물성의 지반을 구축하였다. 다음 Fig. 7은 모형의 계측 위치 및 단면을 간략하게 표기한 것이며 3차원 내진해석시 측점과 같은 위치에서 가속도를 측정하였다. Fig. 8은 시험방법 및 순서를 나타낸 것이다.
Table 4. Cases of shaking table test
| Cases | Case-1 | Case-2 | Case-3 |
| Relative density (Dr) (ground) | 60% | 70% | 80% |
| Relative density (Dr) (shattered zone) | 12% | 14% | 16% |
3.2 시험 결과

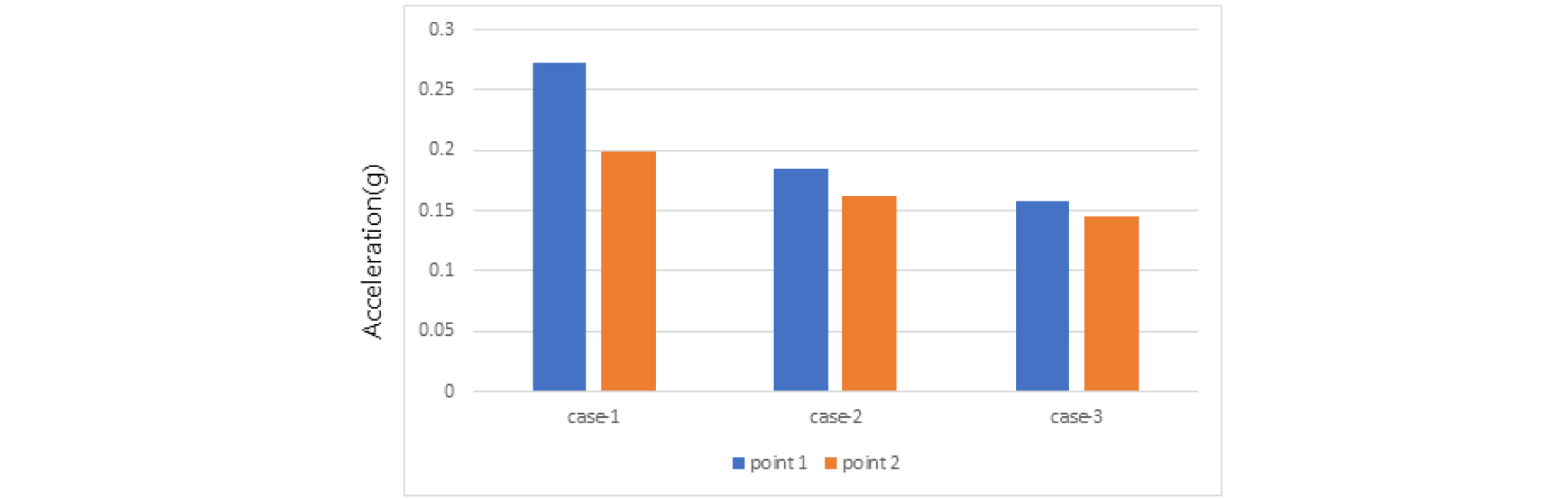

다양한 조건의 1 g 진동대 시험 결과는 다음과 같다. 계측결과 Case-1의 Point-1, 2에서 0.281 g, 0.199 g 및 Case-2의 Point-1, 2에서 0.185 g, 0.162 g가 측정되었고 Case-3의 Point-1, 2에서 0.158 g, 0.145 g가 측정되었다. Point-1에서의 계측결과 지반 강성이 증가할수록 가속도 값이 감소하는 경향을 확인할 수 있었다. Case-3과 Case-1을 비교한 결과 최대가속도는 최대 43.8% 감소하는 현상을 보였다. Point-2에서도 Point-1과 마찬가지로 지반 강성이 증가할수록 가속도 값이 감소하였고 Case-3과 Case-1을 비교한 결과 최대가속도는 최대 27.1% 감소하는 결과를 확인하였다. Fig. 9는 Case별 각 Point에서의 계측값을 그래프로 비교한 것이다.
3.3 3차원 내진해석 결과와 1 g 진동대 시험의 결과 비교 분석
Table 5는 1 g 진동대 시험과 3차원 내진해석 결과의 각 Point에서 계측된 가속도를 비교한 것이다.
Table 5. Comparison of 1 g shaking table test and 3D numerical analysis results
3차원 내진해석 결과를 검증하기 위하여 수치해석 결과를 1 g 진동대 시험의 결과와 비교 분석하였다.
3차원 내진해석 결과와 1 g 진동대 시험의 결과를 비교하였을 때 Case-1에서는 Point-1에서 7.1%, Point-2에서 9%의 차이를 확인하였다. Case-2에서는 Point-1에서 3.5% Point-2에서 2.9%의 차이를 확인하였고, Case-3에서는 Point-1에서 2.3%, Point-2에서 2.1%의 차이를 보였다. 이는 실내시험의 여건상 정확한 상대밀도를 표현함에 있어서 오차가 3차원 내진해석과의 차이를 보인 것으로 판단된다. 그러나 전체적인 최대가속도 발생 경향은 수치해석 결과와 실내시험 결과의 경향이 대체적으로 일치하는 것으로 나타나 수치해석 결과는 적정하다고 판단된다.
4. 결 론
본 연구를 통해서 다양한 물성의 단층대를 통과하는 가상해저터널의 동적거동을 분석하기 위해 3차원 내진해석 및 1 g진동대 시험을 수행하여 그 결과를 비교분석 하였으며 그 결론은 다음과 같다.
1.3차원 내진해석과 1 g진동대 시험결과 모두 Point-1 대비 Point-2에서 가속도가 감소하는 경향을 확인할 수 있었다. 이는 가동세그먼트가 지반에서 증폭되어 올라오는 지진력을 감쇠시키는 기능을 발휘한 것으로 판단된다. 이를 검증하기 위하여 응답변위 특성을 확인한 결과, 해석 기반면에서 상부로 올라갈수록 상대변위가 커지는 경향이 있어야 하는데, 지진파의 영향이 강한 부분에서 큰 응답변위가 발생했으나 절대적인 값을 비교해 보면 Point-1에서 계측한 응답변위와 Point-2에서 계측한 응답변위의 절대적인 차이는 3% 미만의 값이 산정되었다. 지반 상부로 올라갈수록 가속도 값이 커지는 것이 일반적인 경향인데 가동세그먼트가 지진력을 감소시켰다는 결과로 판단할 수 있다.
2.또한 3차원 내진해석 결과와 진동대 시험 결과를 비교 시, 전체적인 최대가속도 값의 경향이 일치하는 것으로 나타나 3차원 내진해석 결과는 신뢰할 수 있는 데이터라고 판단된다. 그리고 진동대 시험에서 조성한 지반 내에 계측기 설치의 어려움이 있어 계측하기 어려운 응답변위 특성까지 확인할 수 있으며, 가속도 데이터 비교 결과 계측가능한 모든 데이터를 신뢰할 수 있고 판단된다.
3.이를 바탕으로 향후 국내 해저터널 건설에 있어서 지반의 물성 및 단층대의 물성을 다양하게 데이터베이스화 한다면 실내시험을 최소화하고 3차원 내진해석을 주로 수행하더라도 신뢰성 있는 결과를 수집할 수 있을 것으로 기대된다. 또한 축적된 데이터베이스 내 결과물로 내진해석 또는 설계 시 오류를 줄일 수 있으며 보다 경제적이고 합리적이 설계가 가능할 것으로 판단된다.
