1. 서 론

보령-태안 해저터널(총연장 : 7 km)이 2018년 완공을 목표로 건설 중이며, 한·일, 한·중 해저터널이 계획 중에 있다. 국외의 대표적인 해저터널로는 유로터널(프랑스-영국, 총연장 : 50.45 km, 1994년 완공)이 있으며, 홍콩 해저터널(중국, 총연장 : 9 km), 보스포러스 해저터널(터키, 총연장 : 14.6 km)이 국내 기업에 의해 해외에서 추진 중에 있다. 유로터널 화재(1996) 및 몽블랑 터널 화재(1999), 고타드 터널(2001)의 대규모 터널 화재로 인하여 터널 방재에 대한 많은 투자와 연구가 진행 중에 있으며, 터널화재 진압용 미분무 시스템이 개발되어 상용화되었다.

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/Figure_KTA_18_05_04_F1.jpg

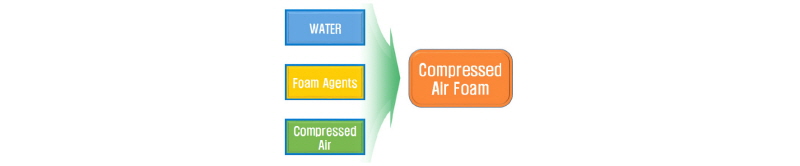

Fig. 1. Principle of CAF system

차량 화재가 터널 내부에서 전소하게 되면, 화재로 인한 고열이 발생하며 유독가스 및 검은 연기가 발생한다. 이로 인하여 피난 및 소화 활동에 지장을 초래할 수 있다. 또한 열차는 철판 재질로 둘러싸여 화재 시 일반적인 소화설비를 이용한 소화방법이 외부의 철판에 막혀 화원에 도달하지 못하여 소화를 하는데 어려움이 있다. 본 연구에서는 이와 같은 문제를 해결하기 위하여 포 소화설비를 이용하여 열차 화재 시 직접적으로 소화 할 수 있는 방안에 대하여 연구하였다.

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/Figure_KTA_18_05_04_F2.jpg

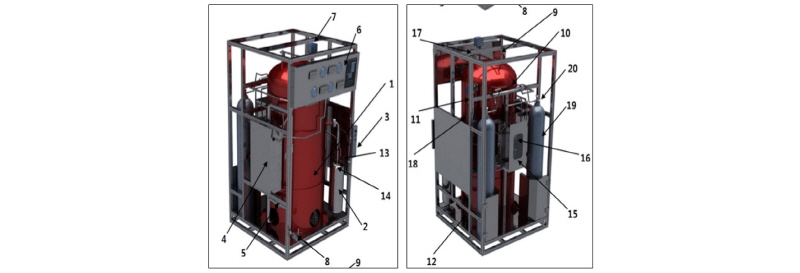

Fig. 2. Components of CAF system

2. 압축공기포 소화설비 이론 및 원리

포 소화설비는 대량의 소화용수를 단시간에 살포하여 빠르게 소화를 완료할 수 있기 때문에 대규모의 화재소화에 적합하며 실내외 상관없이 사용할 수 있다. 또한 사용되는 약제가 인체에 무해하며 유독성가스 발생이 적기 때문에 상대적으로 소화 작업에 유리하다(이장원, 2012, 2013).

포 소화설비에 사용되는 소화약제는 탱크에서 물과 혼합되어 거품형태로 노즐에서 발사하게 된다. 거품은 화재 표면을 덮어 가연물에 공기를 차단하여 질식효과로 인하여 소화를 하게 된다(백열선, 2005).

소방방재청에서 고시한 화재안전기준(NFSC)의 NFSC-105에는 포 소화설비의 화재안전기준에 대하여 설치유지 및 안전관리에 관한 법률로 규정하고 있으며, 포 소화설비는 특수가연물을 저장 · 취급하는 공장 또는 창고, 항공기격납고, 연면적 800 m2 주차장 등에 설치하여 사용할 수 있다(소방방재청, 2012).

압축공기포 소화설비와 기존 소화설비를 비교하면 Table 1과 같이 차이점이 있으며, 주요 장점을 아래와 같이 정리 할 수 있다.

Table 1. Comparison between existing fire extinguishing system and CAF system

Item

Existing fire extinguishing system

CAF system

Non-spraying

Spraying

Rate per unit area

(Fire Service Act)

No standard

10.2lpm/m²

1.63lpm/m²

Fire extinguishing capacity

Class A (normal fire)

Class A (normal fire), Particular combustibles

Class A (normal fire) Class B (oil fire)  Particular combustibles

Fire extinguishing conditions

A fully-sealed compartment, not outdoor or open space

Outdoor/indoor and open space

Outdoor/indoor and open space

Fire water supply

Fire pump and fire water tank are needed

Fire pump and fire water tank are needed

Fire pump and fire water tank are not needed

Drainage

Large

Large

Very small drainage because of flow rate which is  1/7 of existing ones

Power supply for fire pump

Needed

Needed

Power for fire pump separately

Pipe diameter by protection zone

No base

6″

3″

Cost efficiency

Average

Average

High

Maintenance

Complex and frequent failure

Complex and frequent failure

Simple

1) 물분무 설비에 비해 소방펌프 용량 1/7 감소

2) 소방 주배관 직경 1/2 축소

3) 배수로 용량 감소

4) 소방펌프용 전력 설비 불필요

5) 소화수 저장탱크 용량 감소

6) 공사 규모 축소로 인한 공사비 절감

압축공기포(이하 CAF)는 Fig. 1과 같이 소화수, 포원액, 압축공기로 구성된다. 압축공기포 혼합장치(가로 1,200 mm, 세로 1,200 mm, 높이 2,075 mm)는 물과 포원액, 압축공기를 혼합하여 조밀한 형태의 폼을 형성하는 장치이며, 소화수 탱크(500 L), 포원액 탱크(20 L), 압력조절장치 등으로 Fig. 2, Table 2와 같이 구성되어 있다.

Table 2. Components of CAF system

NO.

Description

NO.

Description

1

Fire water tank

11

Lvel gauge

2

Foam tank

12

Fire water inlet

3

Operation switch board

13

Foam inlet

4

Foam mixer

14

Air Vent

5

By-Pass valve

15

CAF generation regulator

6

Compression gauge board

16

Pressure regulator

7

Compression switch

17

Air Vent

8

CAF outlet

18

Compressed air control valve

9

Safety valve

19

N2 or Air cylinder

10

Cylinder manifold

20

Cylinder valve

3. 압축공기포 실물화재 실험

3.1 실험 준비

정량적 위험도 평가기법에 의한 화재 시나리오에 따라 해저열차터널에서 구난역은 평균 25 km 간격으로 계획되며, 열차 화재시 구난역에 정차하여 피난 및 소화활동을 하도록 기존논문에서 제안하였다(유지오, 2015).

따라서, 본 실험에서는 가상 터널에 구난역을 계획하고 정차된 열차 한량을 Fig. 3과 같이 설치하였으며, 압축공기포 혼합장치와 소화 배관으로 연결한 소화 노즐을 열차 외부에 양쪽 각 2개씩 Fig. 4, 5와 같이 1차 실험에서는 높이 3 m에 배치하였으며 2차 실험에서는 높이 1 m에 하향식(45°)으로 배치하였다. 소화 시 노즐의 분사압력은 6 bar가 유지되도록 하였다.

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/Figure_KTA_18_05_04_F3.jpg

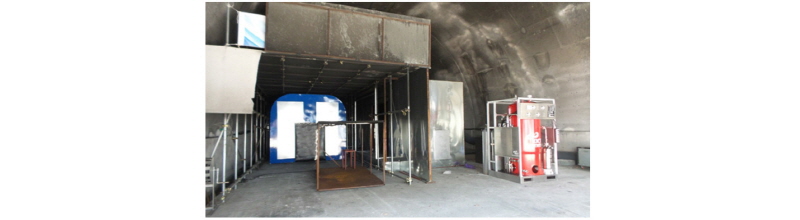

Fig. 3. CAF system arrangement

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/Figure_KTA_18_05_04_F4.jpg

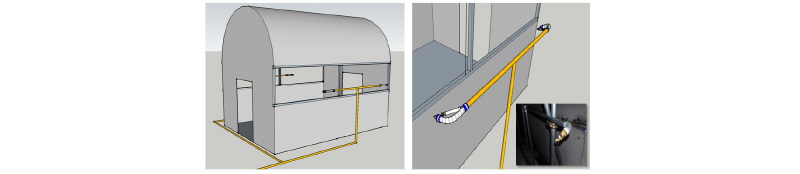

Fig. 4. CAF Pipe Line and nozzle plan

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/Figure_KTA_18_05_04_F5.jpg

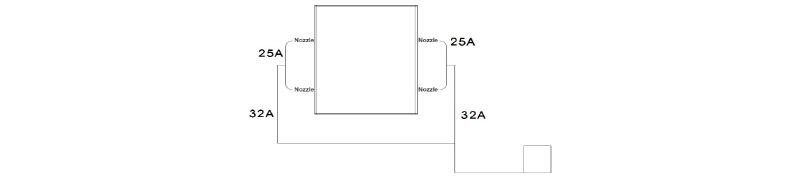

Fig. 5. CAF Pipe Line and nozzle plan

열차 크기는(폭 3 m, 깊이 5 m, 높이 2.5 m) KTX 1량을 기준으로 제작하였으며, 유리창은 수직 0.9 m 위치에 5 m × 0.6 m의 크기로 양 면에 설치하였다. 출입문은 앞 뒤로 각 1개씩 0.9 m × 1.5 m의 크기로 설치 하였다.

화원은 액체 햅탄(10 L)을 철제 용기(1 m × 1 m)에 담아서 사용하였다. 화원이 전소하는데 까지 걸리는 시간은 환경에 따라 2~3분 정도 소모되며, 1개 화원은 3.35 MW, 2개 화원은 5.64 MW, 3개 화원은 11.88 MW의 열방출률이 측정되었다.

본 실험에 포원액으로 사용한 수성막포(AFFF ; Aqueous Film-Forming Foam Agents)는 불소계 계면활성제를 주재료로 안정제 등을 첨가한 것으로, 소화속도가 빠르고 수분이 많은 거품을 형성하여 유동성이 우수하여 초기 소화속도가 빠르며 표면장력이 작기 때문에 다양한 종류의 화재에 대한 소화효과가 높다(이승훈, 2014). 본 실험에서는 수성막포를 3% 희석하여 소화약제로 사용하였으며, 질소가스를 이용하여 압력탱크를 가압하였다.

3.2 실험 진행

화원에 점화 후 30초 경과시점에 압축공기포 소화설비를 수동으로 작동시켰으며, 4개의 소화 노즐을 통하여 압축공기포가 분사되었다. 본 실험 수행 전에 예비실험을 3회 실시하였으며, 실험결과의 유의미한 값을 갖는 본실험은 총 7회 실험을 실행하였고, 3회까지는 노즐 위치를 열차의 상부에 계획하였으며, 4회부터 7회까지는 노즐 위치를 열차의 유리창 높이에 계획하여 실험(Fig. 6)하였다.

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/Figure_KTA_18_05_04_F6.jpg

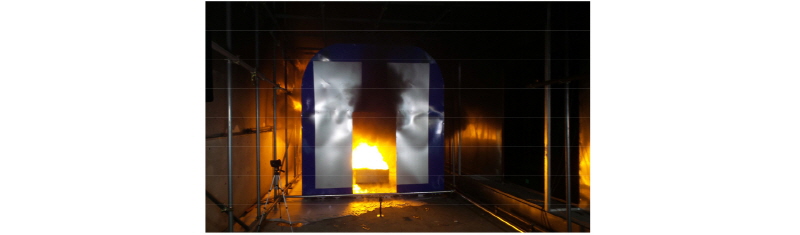

Fig. 6. CAF Discharging

Thermocouple에 의하여 온도를 계측하였으며, 열차 내부 천장(화원으로부터 수직 2.5 m 높이)에 수평 50 cm 간격으로 총 5개 설치하였다. Large Scale Con Calorimeter를 이용하여 열방출률을 측정하였다.

화원(햅탄)이 전소된 경우에는 온도 변화의 유무와 상관없이 소화에 실패한 것으로 판단하였다.

3.3 실험 결과 및 분석

총 7회 실물 화재실험을 진행하여 Table 3의 실험결과를 얻었다.

Table 3. 1st & 2nd test result

Parameter

1st test

2nd test

1

2

3

4

5

6

7

Nozzle height

train roof

train window

burner

1

1

2

3

1

heat release rate (MW)

3.35

3.35

5.64

11.88

3.35

Fire extinguishing method

water

water + Foam agents

CAF

CAF

CAF

CAF

water + Foam agents

Result

Failure

Failure

Failure

Success

Success

Success

Failure

Time to extinguishing

163

105

110

33

41

59

112

1차 실험은 소화수를 사용하여 1회, 소화수와 포원액을 사용하여 1회, CAF를 사용하여 1회 실시하여, 총 3회 하였으며 1개 화원을 사용하였다. Table 4와 같이 소화를 모두 실패하는 실험결과를 얻었다. 1회 실험보다 2,3회 실험에서 소화약제의 일부가 햅탄이 담긴 철제용기에 첨가되어 화원이 전소하는데 시간이 단축되었다고 판단된다.

Table 4. Temperature graph (1st test)

1

2

3

1st test

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/PICC182.gif

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/PICC1C2.gif

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/PICC25F.gif

Table 5. Temperature graph (2nd test)

4

5

2nd test

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/PICC2BE.gif

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/PICC2FD.gif

6

7

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/PICC34C.gif

http://static.apub.kr/journalsite/sites/kta/2016-018-05/N0550180504/images/PICC38C.gif

3회 실험 시 #2번 Thermocouple의 온도가 400°C에서 100°C로 급격하게 하락하고 약 30초 동안 100°C를 유지한 것으로 측정되었다. 이는 실험 중 Thermocouple에서 보내는 신호에 일부 오류가 생긴 것으로 사료된다.

압축공기포 혼합장치에 압축공기를 주입하여 실험한 3회 실험에서 2회 실험에 비해 최고 온도가 약 100°C 낮게 측정되었다. 화원에 직접적으로 CAF를 사용하지 않더라도 약간의 냉각 효과를 낼 수 있음을 확인하였다. 이것은 노즐에서 나오는 압축공기의 일부가 열차 내의 기류에 영향을 주어 Thermocouple이 설치되지 않는 곳으로 일부 열을 이동시켰다고 판단된다.

2차 실험은 CAF를 사용하여 화원을 1개에서 3개까지 변경하여 3회 실험하였으며, 화원이 1개인 경우에는 600~700°C까지 온도가 상승하였으며, 화원이 2개인 경우와 3개인 경우도 비슷하게 900°C1000°C까지 온도가 상승하였다. Table 5에 보이듯이 소화를 시작한지 각각 33초, 41초, 59초 만에 진화에 되었으며, 소화수와 소화약제를 혼입하여 사용한 경우에는 화원 1개도 소화시키지 못하였다.

4. 결 론

본 연구에서 구난역에 정차된 열차의 내부 화재를 압축공기포 소화설비를 이용하여 소화할 수 있는 방안을 제시하기 위하여 실물화재 성능실험을 수행하였으며, 다음과 같은 결론을 얻었다.

1.압축공기포 소화설비의 소화노즐의 위치는 열차 차량의 유리창 높이에 설치하여 화재를 직접적으로 소화할 수 있도록 배치해야 한다.

2.구난역에 압축공기포 소화설비를 설치하면, 열방출량 11.88 MW 규모(햅탄 30 L, 단면적 3 m2)의 화재를 60 초 이내에 소화할 수 있다.

3.소화수에 소화약제만 혼입하고 압축공기를 가압하지 않은 경우에는 열방출량 3.35 MW 규모(햅탄 10 L, 단면적 1 m2)의 화재를 소화할 수 없다.

본 실험 연구를 통하여 해저터널 구난역 열차화재 소화설비에 압축공기 포 소화설비가 적합한지 확인하였으며, 해저철도터널 외에 일반터널에서도 압축공기포 소화설비가 갖는 장점을 활용하여 빠르고 손쉬운 소화가 가능하도록 노즐 각도 및 설치 위치 등을 조정하여 소화수와 소화약제를 최소화하기 위하여 추가로 실험 연구를 진행해야 한다고 판단된다.
