1.서론

지반굴착 후 콘크리트 라이닝 타설 및 원지반 형태로 되메움을 실시하는 복개 터널구조물의 콘크리트 라이닝은 상재하중, 토압, 수압, 자중, 터널 내부의 건축하중, 온도변화 및 건조수축, 지진하중 등과 같은 다양한 현장조건 등을 고려하여 해석 및 설계를 수행하고 있다. 상기와 같은 고려사항 가운데 복개 터널구조물에 작용하는 토압은 콘크리트 라이닝 완공 후 성토체를 하중으로 가정하여 해석을 실시하는 구조공학적 모델링 기법이 널리 적용되고 있다. 그러나 이러한 구조공학적 모델링 기법은 복개 터널구조물에 인접하여 시공되는 굴착사면의 경사, 콘크리트 라이닝과 굴착사면의 이격거리 및 천단부 토피고 등과 같은 지형적인 인자와 soil arching, 콘크리트 라이닝과 성토체 접촉면의 경계요소 (interface element) 등과 같은 지반공학적 측면의 영향인자를 고려하기에 많은 어려움이 있다 (배규진, 2001).

복개 터널구조물 상부에 작용하는 연직토압은 박스구조물과 되메움 지반의 상대변위를 고려한 Marston- Spangler 이론 및 수정식을 적용함으로써 구할 수 있으며 (이상덕, 2000), Kellogg (1993)는 되메움 지반 내부에 아칭효과를 고려함으로써 지하에 매설된 구조물에 작용하는 연직토압을 제안하였으며, 정성교 (1993) 등은 사일로 토압 이론을 수정하여 되메움 굴착형상에 따른 수평토압의 산정식을 유도하였다. 그러나 이러한 연구는 제한된 경계조건하에서 수행된 연구로서, 친환경적 건설을 위하여 성토체 시공시 지반굴착 이전의 원지반 조건으로 복원을 위하여 성토체는 일정구배를 갖는 경사시공을 하게되며, 이로 인하여 복개 터널구조물에 작용하는 편토압 영향을 고려하기에 어려움이 있다.

따라서, 본 연구에서는 성토사면 경사시공에 의하여 작용하는 편토압을 고려하여 합리적인 복개 터널구조물 해석 및 설계를 위한 기본연구로써, 지반공학적 모델링 기법을 이용하여 성토체 경사시공에 의하여 복개 터널구조물에 작용하는 편토압 고려 방안을 제안하였으며, 구조공학적 해석기법을 통하여 제안된 편토압 고려방안의 적용성 분석을 수행하였다.

2.수치해석 조건 및 입력 parameters

2.1 수치해석 조건

본 연구에서는 굴착사면의 구배, 굴착사면과 콘크리트 라이닝 측벽부와의 이격거리, 원지반 조건, 콘크리트 라이닝 천단부 토피고 및 성토사면의 설치위치 등과 같은 현장조건 등을 고려하기 위하여, 그림 1에서 보이는 바와 같이 굴착사면 원지반이 풍화암, 연암 경암인 조건에 대하여 구배는 각각 1:0.5, 1:0.8, 1:1.0으로 가정하였으며, 성토사면 구배는 30̊, 복개 터널구조물 측벽부 하부와 굴착사면과의 이격거리 1, 2, 3m, 토피고 0.5D, 1.0D, 1.5D (D:등가환산 직경), 성토사면의 설치위치 콘크리트 라이닝 천단부로부터 ¼B (B:터널 폭)씩 이격조건 변화에 대하여 수치해석을 수행하였다. 또한 수치해석 단면은 2차선 도로터널을 기본 단면으로 선정하였으며, 콘크리트 라이닝은 beam 요소, 지반요소는 2차원 평면변형율 (plane strain element)로 모델링 하였다. 복개 터널구조물 시공시 단계 성토과정을 모사하였으며, 성토체의 토압작용 메커니즘을 보다 정확하게 규명하기 위하여, 이질적인 매체가 접하는 콘크리트 라이닝과 성토체의 접촉면에 경계요소를 모델링 하여 경계면에서 발생하는 마찰력을 고려하였다.

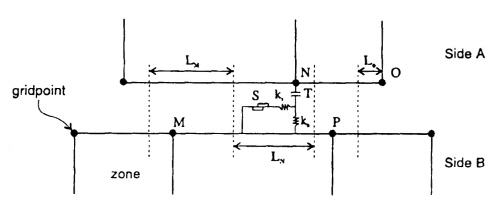

경계요소는 그림 2에서 보이는 바와 같이 수치해석시 경계요소를 경계로 연결되어 있는 각 요소 (elements)를 전단강성과 연직강성을 갖는 스프링으로 모델링 하는 방법과 흙의 강도정수 (c,)에 감소계수 (R)를 이용하여 경계요소를 모델링 하는 방법이 등이 일반적으로 적용되고 있으며 (식 1～2 참조), 이 가운데 본 연구에서는 강도정수에 감소계수를 적용하여 경계요소를 모사하는 기법을 적용하였다. 경계요소의 모델링을 위한 감소계수 (R)는 표 1에서 보이는 바와 같이 지반의 종류 및 흙과 접하게 되는 대상 구조물의 재질에 따라 그 값이 변화하는 것으로 제안되고 있으며, 본 연구에서는 콘크리트와 모래의 접촉면 고려시 0.8～1.0의 감소계수 범위 내에서 중간값인 0.9로 가정하였다.

           (1)

               (2)

여기서, : 경계요소의 점착력

 : 경계요소와 접하는 흙의 점착력

 : 경계요소의 내부마찰각

 : 경계요소와 접하는 흙의 내부마찰각

  : 감소계수

2.2 수치해석을 위한 지반정수

복개 터널구조물 설계를 위한 원지반의 지반정수는 현장 및 실내실험 등을 통하여 합리적인 값을 산정하여야 하며, 이러한 지반정수는 현장의 지질공학적 특성에 따라 넓은 범위에 분포하게 된다. 따라서 본 연구에서는 수치해석을 위한 기본 입력물성치 산정을 위하여 1998년 한국건설기술연구원에서 수행한 “국내 터널설계 기술력 향상을 위한 신기술 연구 (Ⅰ)”의 조사결과를 토대로 산정하였다. 또한 성토체의 지반정수는 성토시 다짐도 및 성토체의 심도변화 등에 따라 변화하며, 수치해석시 상기 특성을 수치해석시 고려하기에 많은 어려움이 있다. 따라서, 성토체의 지반정수 산정을 위하여 동일한 조건에 대하여 현재 복개 터널구조물의 해석에 널리 적용되고 있는 구조공학적 및 지반공학적 모델링 기법을 이용한 수치해석을 실시하고, 두 해석기법에 의한 콘크리트 라이닝에 발생하는 변위 및 부재력 등을 비교하여 유사한 결과를 보이는 성토체 지반정수를 산정하였다 (표 2 참조).

3.수치해석 결과분석

3.1 복개 터널구조물에 작용하는 연직토압

수치해석결과 성토사면 설치 전 단계인 수평성토 완료시 복개 터널구조물에 작용하는 연직토압은 그림 3에서 보이는 바와 같이 천단부를 기준으로 좌․우 대칭적으로 분포하며, 콘크리트 라이닝 천단부 토피고가 증가함에 따라 증가하는 것으로 나타났다. 분포형상은 좌․우측 측벽부 부분은 천단부에 비해 감소하는 등분포 하중형상을 보이며, 굴착사면의 구배변화에 따른 영향은 미미한 것으로 나타났다. 이러한 대칭형 등분포 연직토압 분포는 성토사면의 설치위치가 콘크리트 라이닝 천단부에서 원거리에 설치되는 경우 성토사면을 구성하는 성토량과 성토체에 의한 영향이 상대적으로 감소하므로 크게 변화하지 않으나, 성토사면의 설치위치가 천단부에 근접함에 따라 편토압 영향으로 인하여 성토사면측의 연직토압이 증가하는 것으로 나타났다 (그림 4 참조).

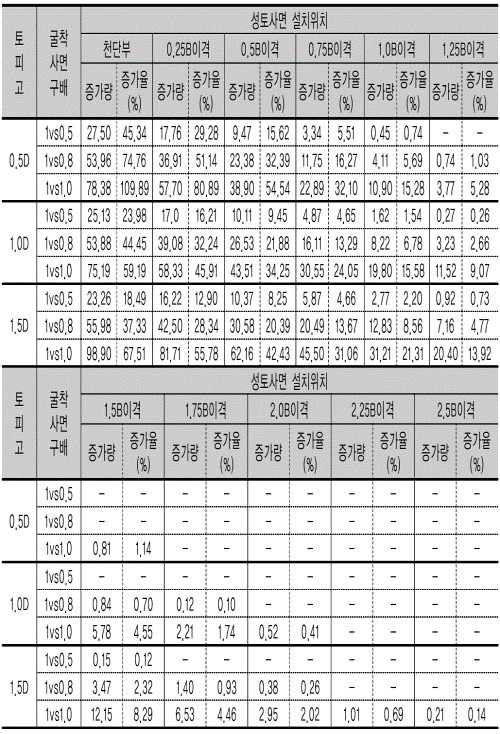

그림 4에서 보이는 바와 같이 복개 터널구조물의 설계 및 해석시 성토사면에 의한 편토압은 수평성토 완료 단계에서 작용하는 대칭형 토압분포 조건에 성토사면 형성에 의한 편토압이 추가적으로 작용하도록 모델링 하는 것으로 편토압의 영향을 고려할 수 있을 것으로 판단되며, 성토사면 설치위치 변화에 따른 편토압 증가량을 천단부 토피고 변화관계로 정리하면 표 3과 같다. 표 3에서 보이는 바와 같이 콘크리트 라이닝 천단부 토피고와 성토사면의 설치위치가 동일한 경우 굴착사면의 구배가 완만해짐에 따라 편토압의 영향이 증가하는 것으로 나타났으며, 또한 굴착사면 구배 및 성토사면 설치위치 조건이 동일한 경우 토피고가 증가함에 따라 편토압의 영향이 증가하는 것으로 나타났다. 이격거리가 2m인 경우 성토사면 성토량과 편토압의 상관관계 (R2)는 0.99 이상으로 높은 상관성이 있는 것으로 나타났으며, 토피고와 굴착사면 구배변화에 큰 영향을 받지 않는 것으로 나타났다. 따라서, 성토사면 성토체의 성토량이 복개 터널구조물에 작용하는 편토압의 발생에 가장 큰 영향인자라고 판단되며, 성토사면 성토량과 복개 터널구조물에 작용하는 연직토압의 변화관계를 정리하면 그림 5와 같다.

3.2 복개 터널구조물에 작용하는 수평토압

복개 터널구조물의 설계에 일반적으로 적용되고 있는 구조공학적 해석시 콘크리트 라이닝에 작용하는 수평토압은 정지토압 조건을 적용하고 있으나, 이러한 토압분포는 복개 터널구조물에 인접한 굴착사면 등과 같은 현장조건을 합리적으로 고려할 수 없는 문제점을 내포하고 있다. 따라서 본 연구에서는 수치해석을 통하여 복개 터널구조물에 작용하는 수평토압 분포 및 성토사면에 의한 편토압 작용시 수평토압의 변화관계를 분석하였다. 수치해석결과 성토사면 설치 전 단계인 수평성토 완료시 복개 터널구조물의 좌․우측에 작용하는 수평토압은 그림 6～7에서 보이는 바와 같이 동일한 토피고 조건에서 굴착사면 구배가 완만해 짐에 따라 성토량이 증가하더라도 분포형상 및 크기의 변화가 미미한 것으로 나타났으며, 굴착사면 구배가 동일한 경우 토피고가 증가함에 따라 수평토압은 증가하는 것으로 나타났다. 토피고 증가에 의한 수평토압은 콘크리트 라이닝 하부에서 보다 천단부 및 어깨부에서 크게 증가하며, 성토사면의 영향으로 콘크리트 라이닝 좌측부에 작용하는 토압은 수평성토 완료시 보다 최대 약 43% 정도 증가하고, 우측부에 작용하는 토압은 수평성토 완료시 보다 최대 약 110% 정도 증가하는 것으로 나타났다.

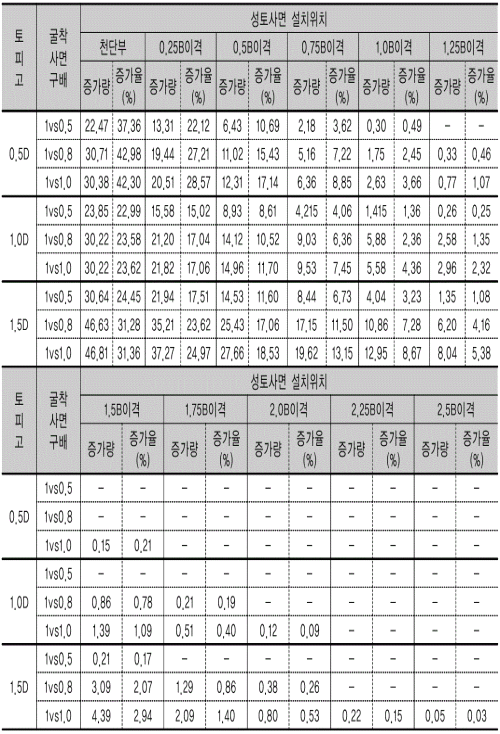

그림 6 및 7에서 보이는 바와 같이 복개 터널구조물의 설계 및 해석시 성토사면에 의한 횡방향 편토압은 연직토압과 동일하게 수평성토 완료 단계에서 작용하는 대칭형 토압분포 조건에 성토사면 형성에 의한 편토압이 추가적으로 작용하도록 모델링 하는 것으로 편토압의 영향을 고려할 수 있을 것으로 판단되며, 성토사면 설치위치 변화에 따른 편토압 증가량을 천단부 토피고 변화관계로 정리하면 표 4～5와 같다.

콘크리트 라이닝 천단부 토피고와 성토사면의 설치위치가 동일한 경우 굴착사면의 구배가 완만해짐에 따라 편토압의 영향이 증가하는 것으로 나타났다. 이는 성토사면의 구배는 일정하나 굴착사면의 구배가 완만해짐에 따라 성토사면을 구성하는 성토량이 증가에 기인한 것으로 판단되며, 성토사면 성토량과 편토압의 상관관계 (R2)는 0.99이상으로 높은 상관성이 있는 것으로 나타났다. 따라서, 성토사면 성토체의 성토량이 복개 터널구조물에 작용하는 편토압의 발생에 가장 큰 영향인자라고 판단되며, 성토사면 성토량과 복개 터널구조물에 작용하는 수평토압의 변화관계를 정리하면 그림 8～9와 같다.

3.3 콘크리트 라이닝에 작용하는 편토압

고려 방안

본 연구에서는 편토압을 효과적으로 고려하기 위한 연직 및 수평토압분포를 제안하기 위하여, 우선 수치해석 결과 각 해석조건별로 성토사면이 시공되지 않은 수평성토 완료 단계에서의 연직 및 콘크리트 라이닝 좌․우측에 작용하는 수평 토압분포 면적을 계산하였다. 토압분포 면적은 콘크리트 라이닝에 작용하는 집중하중과 동일한 단위계를 갖으며, 이러한 토압분포 면적을 콘크리트 라이닝의 폭과 높이에 균일하게 작용하는 등분포 하중으

로 환산하여, 콘크리트 라이닝에 작용하는 토압분포를 제안하였다. 또한 성토사면 시공에 의한 편토압은 상기에서 제안된 등분포 하중에 성토사면에 의해 발생하는 하중을 성토사면의 성토량 변화에 따라 연직 및 수평토압의 증가분을 추가하는 방안을 제안하였다. 성토사면에 의한 편토압을 고려하기 위한 추가하중은 연직토압은 삼각형의 변등분포 하중으로 제안하였으며, 콘크리트 라이닝 좌․우측에 작용하는 수평토압은 사각형의 등분포 하중으로 제안하였다 (그림 10 참조).

3.4 편토압 고려를 위한 제안 토압분포의 적용성 검토

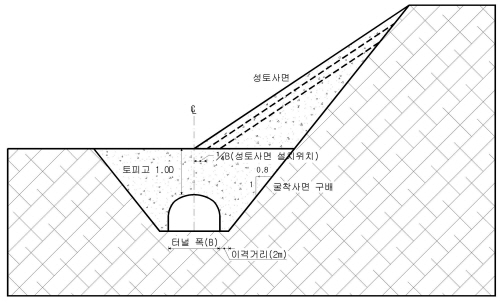

본 연구에서는 복개 터널구조물에 작용하는 편토압을 고려하기 위하여 성토사면 조건, 토피고 및 굴착사면 구배 등과 같은 현장조건 변화를 고려한 토압분포를 제안하였으며, 제안된 토압분포의 적용성 등을 분석하기 위하여 기존 이론 토압분포와 본 연구에서 제안한 토압분포를 이용하여 구조공학적 해석을 수행하였으며, 이를 지반공학적 해석결과와 비교․검토하였다. 해석조건은 콘크리트 라이닝 천단부 토피고 1.0D, 굴착사면 구배 1:1.0, 이격거리 2m, 성토사면 설치위치는 천단부, 천단부 ¼B 이격지점 및 ½B 이격지점 3가지 경우에 대하

여 수치해석을 수행하였다 (그림 11 참조).

복개 터널구조물에 작용하는 편토압을 고려하기 위하여 제안된 토압분포의 적용성 검토를 위한 해석결과를 각 해석조건 별로 콘크리트 라이닝의 천단부 및 좌․우측 측벽부에서 발생하는 휨모멘트, 전단력 및 축력 등과 같은 부재력 및 연직, 수평변위를 비교 정리하면 표 6과 같다.

  본 연구에서 제안한 토압분포를 이용하여 구조공학적 해석을 수행한 결과 지반공학적 해석 결과와 유사한 콘크리트 라이닝의 변위와 부재력이 발생하는 것으로 나타났다. 이 가운데 콘크리트 라이닝의 철근배근 등과 같은 단면설계시 주요 고려사항인 휨모멘트 및 연직변위는 해석조건에 따라 다소 차이가 있으나 지반공학적 해석결과와 비교하면 각각 약 6%, 4% 이내의 오차를 갖으며, 이론 토압분포에 의한 구조공학적 해석결과는 지반공학적 해석결과와 비교하면 휨모멘트의 경우 최대 약 63%, 연직변위 약 57%의 오차가 발생하는 것으로 나타났다. 또한 각각의 해석결과를 콘크리트 라이닝에 발생하는 휨모멘트를 토대로 강도설계법을 이용한 콘크리트 라이닝의 단면설계를 수행하였다.

  콘크리트 라이닝 단면설계시 동일한 극한 휨모멘트에 대하여 콘크리트 단면의 유효심도 (d), 철근 공칭직경 및 인장강도 등에 따라 다양한 단면이 설계될 수 있으나, 본 연구에서는 콘크리트 라이닝 거동영향인자 변화에 따른 단면의 상호 비교․검토를 위하여 콘크리트 단면의 폭 (B)은 100cm, 유효심도 (d)는 90cm, 인장측 주철근 1열 배근을 기본단면으로 선정하였다. 또한 주철근의 배근간격은 철근조립 및 콘크리트 타설 등과 같은 현장 시공성 등을 고려하여 단면설계시 주철근 배근간격은 100 ～125mm로 가정하였다 (그림 12 참조).

해석결과를 토대로 콘크리트 라이닝의 단면설계를 수행한 결과 표 7에서 보이는 바와 같이 지반공학적 해석결과와 본 연구에서 제안한 토압분포를 이용한 구조공학적 해석결과 성토사면 설치위치가 동일한 경우 극한 휨모멘트를 지지하기 위한 설계 휨모멘트 및 소요 철근량은 유사한 것으로 나타났으며, 이론 토압분포를 이용한 구조공학적 해석결과 성토사면에 의하여 발생하는 편토압을 고려하지 못하므로 설계 휨모멘트 및 소요 철근량이 상기 두 가지 해석결과에 비하여 작게 산정되었다. 따라서, 편토압을 고려하지 않은 해석 및 설계는 편토압에 의하여 크게 증가되는 부재력 및 변위를 고려할 수 없으며, 복개 터널구조물의 안정성을 확보할 수 없을 것으로 판단된다. 따라서 본 연구에서 제안한 토압분포는 이론 토압분포 보다 편토압의 영향에 의한 복개 터널구조물의 거동을 합리적으로 나타내는 것으로 판단된다. 또한 복개 터널구조물에 작용하는 편토압의 영향을 고려하지 않은 경우 콘크리트 라이닝 단면설계시 설계 휨모멘트 및 철근량 등을 과소 평가하게 되어, 복개 터널구조물의 안전성을 확보할 수 없는 것으로 나타났다.

4.결론

본 연구에서는 성토사면에 의한 편토압을 고려한 합리적인 복개 터널구조물 해석 및 설계를 위한 기본연구로써, 지반공학적 모델링 기법을 이용하여 성토사면에 의한 편토압 고려 방안을 제안하였으며, 구조공학적 해석기법을 통하여 제안된 편토압 고려방안의 적용성 검토를 통하여 다음과 같은 결론을 얻었다.

1. 콘크리트 라이닝 천단부 토피고와 성토사면의 설치위치가 동일한 경우 굴착사면의 구배가 완만해짐에 따라 편토압의 영향이 증가하고, 굴착사면 구배 및 성토사면 설치위치 조건이 동일한 경우 토피고가 증가함에 따라 편토압의 영향이 증가하며, 성토사면 성토량과 편토압은 높은 상관성이 있는 것으로 나타났다. 따라서, 성토사면 성토체의 성토량이 복개 터널구조물에 작용하는 편토압의 발생에 가장 큰 영향인자라고 판단된다.

2. 성토사면의 영향으로 인하여 복개 터널구조물에 작용하는 편토압을 고려하기 위하여, 본 연구에서는 수치해석 기법을 이용하여 각 해석조건별로 성토사면이 시공되지 않은 수평성토 완료 단계에서의 연직 및 수평 토압분포 면적을 계산하고, 이러한 토압분포 면적을 콘크리트 라이닝의 폭과 높이에 균일하게 작용하는 등분포 하중으로 환산하여, 콘크리트 라이닝에 작용하는 토압분포를 제안하였다. 또한 성토사면 시공에 의한 편토압은 상기에서 제안된 등분포 하중에 성토사면에 의해 발생하는 하중을 성토사면의 성토량 변화에 따라 등분포 수평토압과 삼각형 형상의 변등분포 연직토압 분포를 제안하였다.

3. 복개 터널구조물에 작용하는 편토압을 고려하기 위하여 제안한 토압분포의 적용성 검토를 위하여 동일한 현장조건에 대하여 구조공학적 해석 및 지반공학적 모델링을 이용한 수치해석을 수행하였으며, 두 해석결과를 토대로 콘크리트 라이닝 단면설계를 수행하였다. 구조해석 및 지반공학적 해석결과에 의한 콘크리트 라이닝 단면설계 결과 설계 휨모멘트 및 소요 철근량은 유사한 것으로 나타났으며, 따라서, 본 연구에서 수치해석적 기법을 이용하여 성토사면의 영향에 의한 편토압 고려를 위한 토압분포는 복개 터널구조물의 거동을 합리적으로 모사 하는 것으로 판단된다.

4. 복개 터널구조물의 설계 및 해석을 위하여 현재 일반적으로 적용되고 있는 구조공학적 모델링 기법은 콘크리트 라이닝 측벽부 외측부분에 성토사면이 시공되는 경우, 편토압의 영향을 합리적으로 고려할 수 없으며, 따라서 콘크리트 라이닝 단면설계시 설계 휨모멘트 및 철근량 등을 과소 평가하게 되어, 복개 터널구조물의 안전성을 확보할 수 없는 것으로 나타났다.
