1. 서 론

지구온난화로 인한 이상기후로 전 세계적 피해가 커지고 있는 가운데, 내연기관의 온실가스 배출을 줄이기 위하여, 친환경자동차 도입이 가속화되고 있다. 특히 수소연료자동차는 수소와 산소가 결합하여 발생하는 전기화학반응을 통해 전기 배터리를 충전하고 모터를 구동하는 방식이며, 수소와 산소가 결합할 때 공기 중의 미세먼지 또한 같이 포집하여 공기를 정화시키는 역할까지 하는 대표적인 친환경차량이다. 국내에서도 수소연료자동차의 등록대수가 증가함에 따라 추돌사고나, 화재사고가 발생했을 때 탱크 내부에 저장되어있는 수소의 안전성에 대한 관심도 커지고 있다. 수소연료자동차의 경우 연료인 수소를 탱크에 압축 저장하기 때문에 단순 저장방식의 기존 내연기관 차량과 특성이 다르다. 또한 수소는 가연 범위 및 폭발 범위가 넓고, 제조, 수송, 저장 시 위험성으로 누출, 확산, 점화 및 폭발이 있다(Choi et al., 2012). 이에 각국에서는 수소연료자동차의 안전성 확보를 위해 터널이나 지하주차장과 같은 반밀폐공간에서 수소 연료 폭발에 대비한 많은 연구가 진행되고 있다(HyTunnel-CS, 2019).

수소 폭발시 발생되는 폭발압력(Over Pressure)의 예측을 위한 연구는 주로 실험적인 연구와 해석적인 연구를 통해 진행되고 있다. 실험적인 연구의 경우, 실제 물리현상에서 수행됨에 따라 가장 직관적인 값을 획득 할 수 있다는 장점이 있는 반면, 수소가스 폭발을 위한 수소가스의 충전설비와 용기 그리고 폭발 후 일어날 수 있는 안전사고를 대비한 다양한 설비 등이 요구됨에 따라 비교적 큰 예산과 장소 등이 필수적임에 따라 한계가 있다. 반면 수치해석적인 방법은 크게 수치해석적인 방법과 등가 TNT (Trinitrotoluene, TNT) 모델을 적용하는 방법으로 구분되어진다. 수치해석적인 방법은 수소가스를 대상으로 폭발과 관련된 물리현상을 모델링하여 수행하는 방법이 일반적이며, 등가 TNT 모델은 TNT 폭발 실험의 결과를 바탕으로 도출된 경험식으로 대상 물질의 폭발물을 TNT의 질량으로 환산하여 폭발압력을 예측하는 방법이다. 폭발과 관련된 각 방법들의 대표적인 선행연구를 요약하면 다음과 같다.

Zalosh and Weyandt (2005)는 Type-II 수소탱크(Volume: 72 L, 충전압: 34.3 MPa)의 TPRD를 제거한 후 가열하여 폭발시켜 발생되는 폭발압력을 측정하였고, Park et al. (2021)은 주택 내 수소연료전지 전용실의 폭발 위험성에 대하여 실험적으로 연구를 수행하였다. 국립과학수사연구원(National Forensic Service, 2013)은 등가 TNT 모델을 활용하여 가스 폭발에 대한 평가를 분석하여 기존 폭발사례와 비교 ‧ 검증하는 등 폭발과 관련된 연구는 다방면으로 진행 중이다. 한편, Kashkarov et al. (2020), Molkov and Kashkarov (2015)은 수소폭발로 발생한 폭발파(Blast Wave)를 계산하여 폭발 조건에 따른 피해 영향 범위 정도를 쉽게 이해할 수 있는 노모그램을 제시하였다.

본 연구에서는 반밀폐공간이라 할 수 있는 지하주차장을 대상으로 수소탱크의 폭발을 등가 TNT 모델을 적용하여 폭발압력을 예측하고 이 값을 폭발압력에 따른 피해범위 및 영향에 대한 연구를 수행하였다.

2. 등가 TNT 모델

앞서 서술한 바와 같이 등가 TNT 모델은 대상 물질의 폭발물을 TNT의 질량으로 환산하고 환산된 TNT 질량을 환산거리에 따른 폭발압력을 경험식 등에 의하여 폭발압력을 예측하는 방식으로 이에 대한 수식은 식 (1)(2)와 같다.

(1)
MTNT=EHTNT
(2)
Ze=RRTNT3

여기서, MTNT는 등가 TNT의 질량(kg)이고, E는 폭발에너지(kcal)이며, HTNT는 TNT의 연소열로 1,100 kcal/kg이다. 한편, 폭발에너지(E)는 에너지 변환효율을 고려하여 기계적 에너지와 화학적 에너지로 구성되어지지만, 고압의 수소탱크의 폭발 시 팽창압력에 의한 기계적 에너지가 폭발압력으로 형성되어 방출 후 연소가 발생됨에 따라 본 연구에서는 화학적 에너지가 폭발에너지의 기여도는 미비한 것으로 가정하였다.

본 연구에서는 Molkov and Kashkarov (2015)에서 제시된 식을 이용하여 기계에너지를 산정하고 이를 폭발에너지로 가정하여 등가 TNT 질량을 구하여 폭발압력을 예측하였다.

3. 수소탱크 폭발에 따른 피해범위 및 영향 검토 방법

Kashkarov et al. (2020)Debroey (2016)은 수소폭발로 발생한 Blast Wave를 계산하여 폭발 압력에 따른 인체와 건물에 피해 영향 범위 정도를 쉽게 이해할 수 있는 노모그램을 제시하였으며, Fig. 1과 같다. 한편, CCPS (1994)는 압력-시간 선도를 이용하여 도식된 면적을 통해 충격량(Impulse [Pa ‧ s])을 산출하는 수식을 제시하였다. 선행연구의 결과를 바탕으로 본 연구에서는 등가 TNT 모델을 통해 산출된 폭발압력을 충격량(Impulse)으로 환산하여 기존 제시된 노모그램과 비교하여 수소 탱크 폭발이 인체 및 건물에 가하는 피해 영향을 분석하였다.

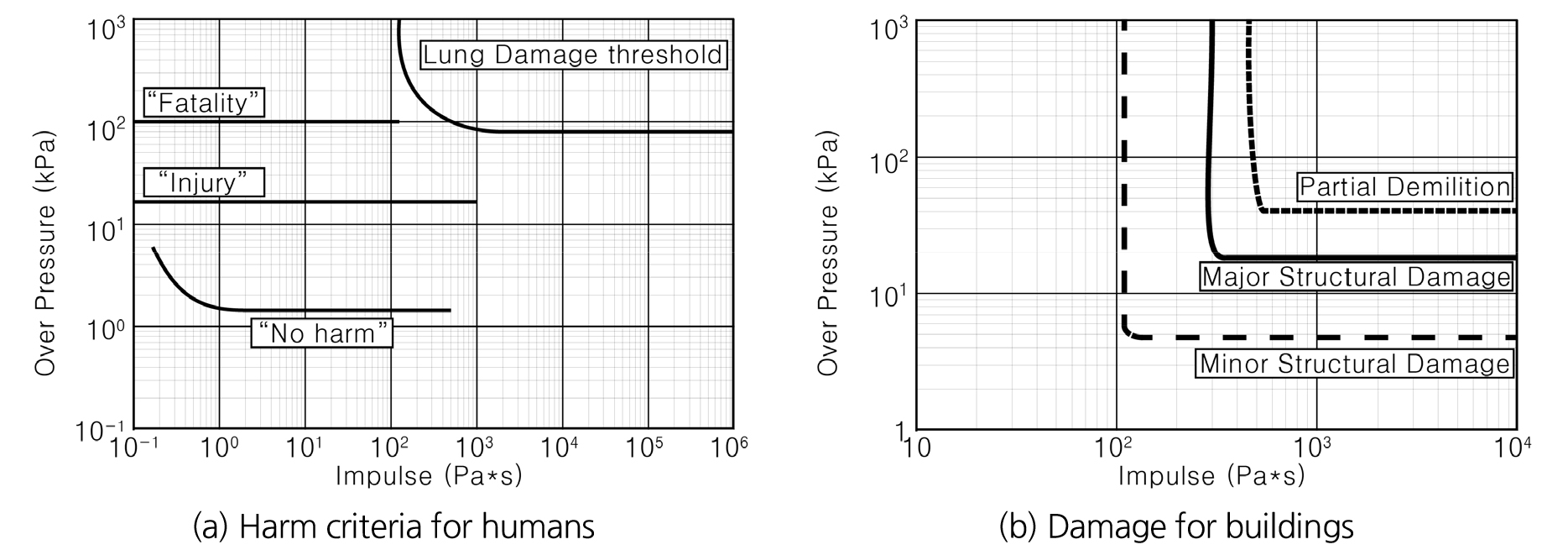

/media/sites/kta/2021-023-06/N0550230617/images/kta_23_06_17_F1.jpg
Fig. 1.

Monogram of overpressure - impulse

4. 지하주차장 수소차 탱크 폭발압력 수치해석 분석

4.1 해석 대상 및 방법

해석 대상인 지하주차장의 크기는 42 m × 42 m × 3 m (가로 × 세로 × 높이)의 지하주차장으로 설정하였으며, 수소탱크는 지하주차장의 가로방향으로 중앙인 21 m와, 세로방향으로 2/3 지점인 28 m로 설정하였다. 이때 수소탱크의 용량은 52 Liter, 72 Liter, 156 Liter으로 설정하였고, 폭발직전의 수소탱크의 수소는 완충된 상태로 395 K과 70 MPa의 초기온도 및 압력을 갖는 것으로 가정하였다. 지하주차장의 초기 온도 및 압력은 300 K, 101,325 Pa 조건으로 설정하였으며 해석모델은 Fig. 2에 표시한 바와 같이 지하주차장의 가로 중심면을 대칭조건으로 처리하여 1/2만 모델링 하여 Fig. 2에 나타내었다. 또한 유체의 유동은 비정상상태로 가정하였으며, Time step의 간격은 2 × 10-5로 설정하여 수치해석을 수행하였다.

/media/sites/kta/2021-023-06/N0550230617/images/kta_23_06_17_F2.jpg
Fig. 2.

Schematic diagram and mesh generated for simulation

4.2 수소탱크 폭발시 전파 특성 분석

Fig. 3에는 수소탱크 용량 52 Liter 폭발시 지하주차장 중심면에서 높이별(0.5 m, 1.0 m, 1.5 m, 2.0 m, 2.5 m)의 5개 지점에서 최대폭발압력을 나타내었다. 폭발압력은 수소탱크에서 이격될수록 감소하며 바닥면에서부터 높이가 증가할수록 최대 폭발압력은 감소하는 것으로 나타나고 있다. 각 높이별 최대 폭발압력의 발생은 각각 624, 323, 225, 173, 88 kPa로 나타났다. 높이에 따른 폭발 압력의 차이는 수소탱크로부터 3 m 지점까지는 평균 81%이며, 3~10 m에서는 58%로 3 m 간격 내에 큰 편차가 발생하는 것으로 나타났다. 이러한 이유는 주차장의 높이가 3 m임에 따라 발생된 폭발압력이 초기에 반구형태로 방사되다가 천장면에 도달 후 반사파가 형성됨에 따라 선행되는 압력파와 혼합되어 복잡한 파장의 형태를 나타내기 때문으로 분석된다.

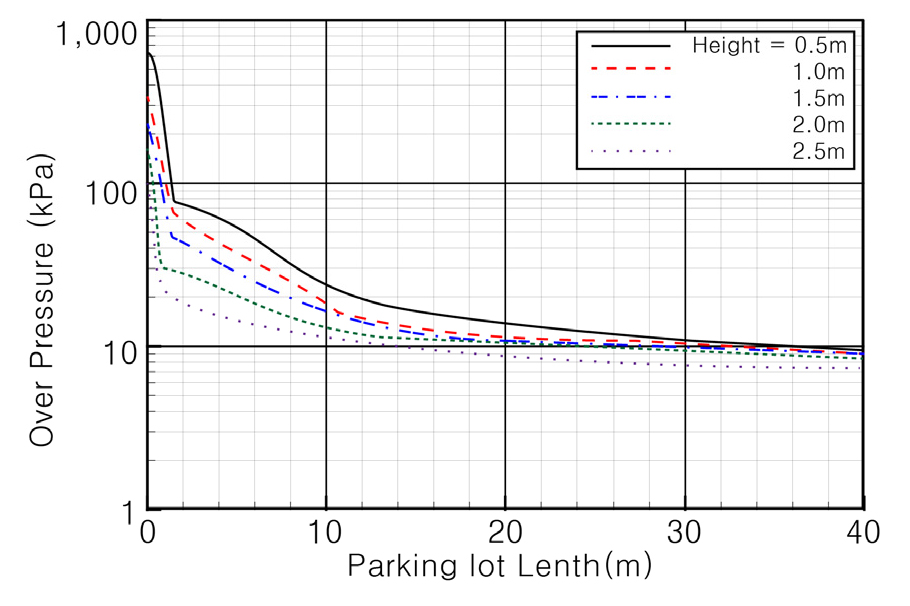

/media/sites/kta/2021-023-06/N0550230617/images/kta_23_06_17_F3.jpg
Fig. 3.

Explosion pressure by parking lot height

Fig. 4에는 수소탱크 용량별 높이 1.5 m에서의 폭발압력을 나타내었다. 각 용량별 최대 폭발 압력은 52 L는 225 kPa, 72 Liter는 252 kPa, 156 Liter는 517 kPa로 나타나 용량별 최대 발생 압력의 차이는 52 Liter를 기준으로 72 Liter는 약 1.12배, 156 Liter는 약 2.30배 정도 높은 것으로 나타났다. 한편, 탱크 용량이 52 Liter인 경우 3 m 지점까지 급격히 감소하며 이후 완만하게 감소하는 경향을 보였다.

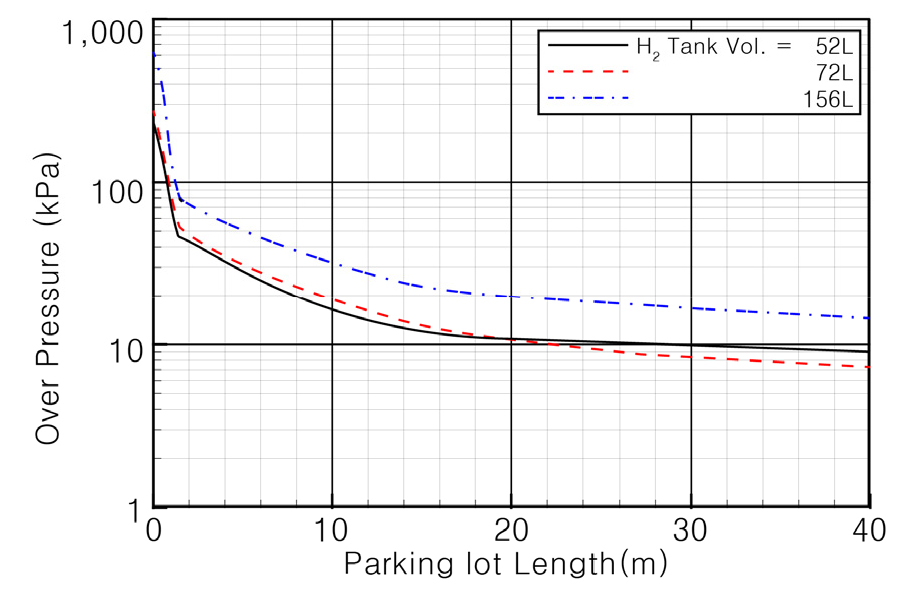

/media/sites/kta/2021-023-06/N0550230617/images/kta_23_06_17_F4.jpg
Fig. 4.

Explosion pressure for H2 tank volume

4.3 수소탱크 폭발압력에 따른 인체 및 건물의 영향 검토

Table 1에는 수소탱크의 용량(52 Liter, 72 Liter, 156 Liter)에 따른 폭발시 발생된 최대 폭발압력과 충격량(임펄스)으로 환산한 값을 나타내었으며, 해당 값을 Fig. 1에 도식하여 인체에 미치는 영향과 건물에 미치는 영향을 Fig. 5 나타내었다. Fig. 5(a)에서 보는 것과 같이 모든 결과값이 폐 손상(Lung Damage) 영향을 나타내었으며, Fig. 5(b)에서 보는 것이 심각한 부분 파괴가 발생될 것으로 예측된다. 이는 발생된 폭발압력을 충격량으로 환산한 것으로만 분석하였지만, 폭발에 따른 부수적인 손상 및 야기될 수 있는 상황(연쇄충돌 및 충돌 등에 의한 비산물질 등)을 고려한다면 실제 피해는 더욱 증가할 것으로 예측된다.

Table 1.

Maximum over pressure and impulse (converted value)

H2 tank volume
52 liter 75 liter 156 liter
Max. over pressure (kPa) 225 252 517
Max. impulse (Pa ‧ s) 2,979.7 3,129.4 4,078.8

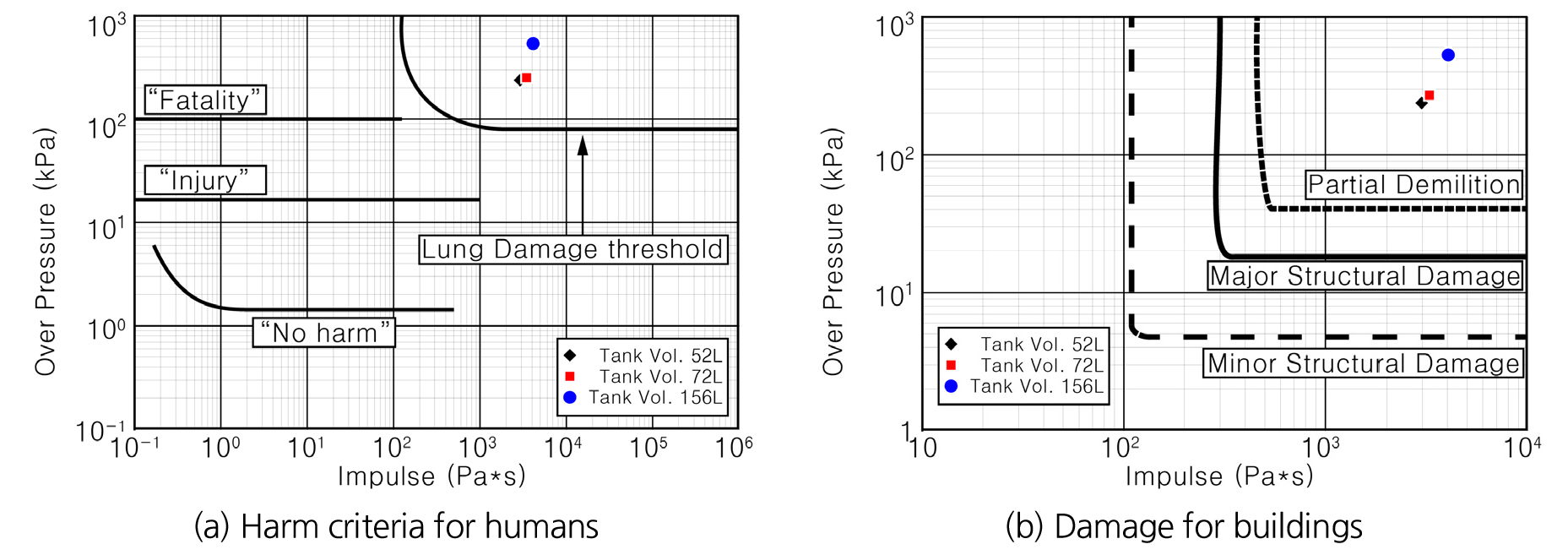

/media/sites/kta/2021-023-06/N0550230617/images/kta_23_06_17_F5.jpg
Fig. 5.

Comparison for over pressure - impulse

5. 결 론

본 연구에서는 등가 TNT 모델을 적용하여 지하주차장 내 수소탱크 폭발시 폭발압력을 수치해석으로 예측하였으며, 이 값을 충격량으로 환산하여 인체 및 건물에 미치는 영향을 분석하였다. 이상의 연구결과를 요약하면 다음과 같다.

1. 등가 TNT 모델을 적용한 수소탱크 폭발압력 예측 결과 수소용량이 52 Liter인 경우를 기준으로 75 Liter, 156 Liter 인 경우 1.5 m 높이에서 각각 약 1.12배, 2.30배 높은 것으로 나타났다.

2. 예측된 최대폭발압력을 충격량으로 환산하여 인체 및 건물에 미치는 영향을 검토한 결과 모든 예측값이 폐 손상 또는 심각한 부분 파괴가 발생할 것으로 예측 되었다.

3. 예측된 피해정도는 폭발에 따른 충격량만으로 환산 적용한 것이며, 폭발에 따른 부가적인 피해를 고려한다면 실제 피해는 더욱 증가되어 이에 대한 안전 및 방재의 대책이 강구되어야 할 것으로 사료된다.
